Effiziente Eingabe im Kleinformat

Die Vielseitigkeit von Folientastaturen und Silikonschaltmatten

Smart Home Anwendungen und deren Steuerung über Smartphones bieten eine Vielzahl von Funktionen und ermöglichen die Steuerung verschiedener Geräte über eine einzige Plattform. Diese Vielseitigkeit ist zweifellos praktisch und eröffnet zahlreiche Anwendungsmöglichkeiten. Dennoch stoßen Smartphones und die smarten Anwendungen in bestimmten Situationen an ihre Grenzen, wie zum Beispiel bei Verlust des Geräts oder fehlender Internetverbindung. In solchen Fällen erweist sich seit jeher ein bewährter Handsender als ideale Eingabelösung.

Handsender sind in der Regel einfach und intuitiv zu bedienen. Sie verfügen über dedizierte Tasten für spezifische Funktionen, die leicht zu finden und zu drücken sind. Dank ihrer direkten drahtlosen Verbindung zum Empfänger bieten sie eine sofortige Reaktion und ermöglichen eine nahezu verzögerungsfreie Steuerung. Darüber hinaus werden Handsender anwendungsspezifisch konstruiert, um den täglichen Gebrauch und raue Umgebungen zu bewältigen. Im Vergleich zu Smartphones sind Handsender robuster und stoßfester, was sie weniger anfällig für Beschädigungen durch Stürze oder andere Einwirkungen macht. Zudem wird keine aufwendige Software programmiert.

Die Anwendungsbereiche herkömmlicher Handsender sind äußerst vielfältig. Sie reichen von Autoschlüsseln über Fernbedienungen in der Gebäudeautomation bis hin zu Beleuchtungssteuerungen und Alarm- oder Paniktasten. In den letzten Jahren gewinnt auch das Design der Handsender an Bedeutung, da Hersteller vermehrt Wert auf schlankere, leichtere und elegantere Modelle legen. Schwere und klobige Handsender findet man heutzutage nur noch selten auf dem Markt.

Handschalter mit Folientastatur und Silikonschaltmatte
Handschalter mit Folientastatur und Silikonschaltmatte

Als Eingabetastatur eignen sich besonders Folientastaturen oder auch Silikonschaltmatten. Beide Varianten erlauben eine Anpassung an die kundenspezifischen Bedürfnisse und überzeugen durch eine hohe Design- und Ausstattungsvielfalt. Durch das Vorhandensein von physischen Tasten steuern Benutzer den Handsender schnell und präzise. Da jede Taste eine spezifische Funktion hat, reduziert sich das Risiko von Fehlbedienungen signifikant.

Folientastatur

Die Folientastatur ist sehr flach und wird zumeist auf das Gehäuse geklebt. Im Aufbau besteht eine Folientastatur aus mehreren Schichten flexibler Materialien mit bedruckten Schaltkreisen und Kontakten. Die Konstruktion dieses Folienverbundes ermöglicht die Gestaltung einer dünnen und flexiblen Tastatur, was ideal für die Integration in tragbare, kleine Geräte ist. Die Dekorfolie als oberste Lage der Tastatur besteht aus Polyester oder Polycarbonat und wird, um einen höchstmöglichen Schutz vor Abrieb zu gewährleisten, auf der Rückseite bedruckt. Im Vergleich mit anderen flexiblen Materialien überzeugt dabei gerade Polyester mit einem hohen Lebenszyklus von über 1 Millionen Schaltzyklen, einer sehr hohen Abriebfestigkeit und Beständigkeit gegen Chemikalien.

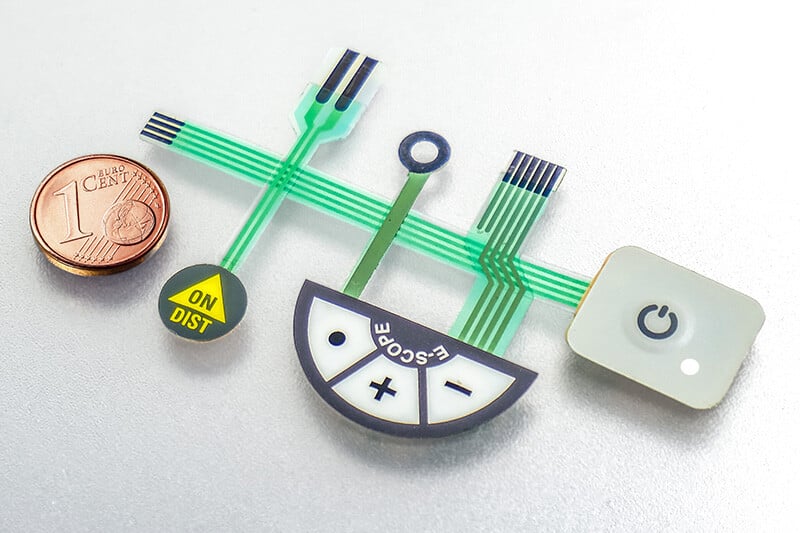

Kleine Folientastaturen
Kleine Folientastaturen

Die Folientastaturen sind im Allgemeinen sehr robust und widerstandsfähig gegenüber Staub, Feuchtigkeit und anderen Umwelteinflüssen, was sie beispielsweise für Anwendungen in Industrieanlagen oder im Outdoorbereich ideal macht. Auch für medizinische Geräte, die häufig gereinigt und desinfiziert werden, können Folientastaturen durch ihre geschlossene Oberfläche punkten.

Durch geprägte Tasten oder durch die Integration von Metallschnappscheiben bieten Folientastaturen ein taktiles Feedback, was die Bedienung ohne visuelle Rückmeldung erleichtert. Die Schnappscheiben, auch Knackfrosch genannt, sind in verschiedenen Größen, Formen und Betätigungskräften erhältlich. Zusätzlich integrierte LEDs oder Signalgeber liefern den Benutzer ein akustisches oder optisches Feedback.

Die Designvielfalt von Folientastaturen ermöglicht individuell beschriftete oder farbcodierte Tasten und gewährleistet somit eine hohe Benutzerfreundlichkeit. Ihre Anbringung auf dem Gehäuse trägt maßgeblich zur Gestaltung des Geräts bei. Kombiniert mit ihrer wirtschaftlichen Herstellung und einfachen Integration, machen sie zu einer attraktiven Option für Hersteller und Benutzer gleichermaßen.

Silikonschaltmatte

Silikonschaltmatten sind bei der Integration in ein Gehäuse die bevorzugte Wahl. Sie zeichnen sich durch ihre hohe Anpassungsfähigkeit und Flexibilität aus. Besonders hervorzuheben ist die haptische Wahrnehmung und die Vielfalt der verfügbaren Oberflächenstrukturen. Mit Silikonschaltmatten lassen sich problemlos Tastenkappen aus Metall oder Kunststoff, verschiedene Tastenformen und individuelle Tastenfarben kombinieren. Spezielle Lackierungen ermöglichen abriebfeste Tasten.

Silikonschaltmatten mit Kunststoffgehäuse
Silikonschaltmatten mit Kunststoffgehäuse

Die Schaltmatte aktiviert eine direkte Schaltfunktion auf der darunter liegenden Leiterplatte. Dabei beeinflusst die Silikonschaltmatte nicht nur die Haptik, das optische Erscheinungsbild und den taktilen Eindruck, sondern auch das elektrische Verhalten über die integrierten Kontaktelemente. Darüber hinaus fungiert die Schaltmatte als Dichtung auf der Leiterplatte. Tastendesigns mit integrierten Dichtungen sorgen für eine staub- und feuchtigkeitsgeschützte Integration des Gehäuses bis zu IP67.

Silikonschaltmatte mit Lichtkanal
Silikonschaltmatte mit Lichtkanal

Die Silikonschaltmatte weist eine hohe mechanische Lebensdauer von bis zu 10 Millionen Schaltzyklen auf und ist daher langlebig und nahezu wartungsfrei. Die Beleuchtung einzelner Tasten oder der gesamten Matte wird mithilfe von LEDs in Verbindung mit transparentem Silikon oder integrierten Lichtleitern realisiert. Durch ein präzises 2K-Spritzgussverfahren ist es möglich, Statusanzeigen in einzelnen Tasten darzustellen.

Das Kraft-Weg-Verhalten einer Silikonschaltmatte wird an die spezifischen Anforderungen der jeweiligen Anwendung individuell angepasst. Dabei sind auch hohe Betätigungskräfte von 200g bis 500g und Betätigungswege von 0,3 bis 5,0 mm möglich, die typisch für industrielle Anwendungen sind. Die Vorteile der Silikonschaltmatte kommen insbesondere bei großen Stückzahlen zum tragen. Die hohen Werkzeugkosten machen Kleinserien zwar recht kostenintensiv, im Vergleich zu Einzeltastern sind sie jedoch auch in mittleren Serien deutlich kostengünstiger.

Mehrkomponenten-Spritzguss

Eine weitere Möglichkeit für kleine Handsender ist zudem das vollständige Umspritzen eines Gehäuses mit integriertem Tastaturlayout. Ein flaches Tastaturlayout wird dabei auf die Frontplatte des Gehäuses gespritzt. Nach Einbau der Elektronik wird diese mit der Rückschale im Ultraschallverfahren verschweißt. Resultat ist ein optimaler Verbund zwischen den einzelnen Komponenten und eine vollständig geschlossene Oberfläche mit einem Schutzgrad von bis zu IP68. Vorteil der Mehrkomponenten Spritzgusstechnik ist zudem, dass nur ein Bauteil konstruiert wird. Dies verringert die Investitionen und den Aufwand für Produktion und Qualitätssicherung erheblich.

Kunststoffgehäuse mit Tastaturlayout
Kunststoffgehäuse mit Tastaturlayout

Fazit

Um die ideale Eingabetastatur auszuwählen, ist es entscheidend, die spezifischen Anforderungen des Produkts sorgfältig zu berücksichtigen. Das gewünschte Design, die geforderte Benutzerfreundlichkeit und die taktile Erfahrung spielen hierbei eine entscheidende Rolle. Letztendlich sollte das Ziel darin bestehen, eine optimale Interaktion zwischen Benutzer und Produkt zu ermöglichen.

Wir realisieren Ihre Eingabelösung

Tastaturlösungen gehören seit jeher zu unseren Kernkompetenzen und wir unterstützen und beraten Sie ausführlich bei der Ausstattung und der Materialauswahl. Auch die komplette Entwicklung und Konstruktion der passenden Tastatur für Ihre Anwendung können wir für Sie übernehmen. Wir freuen uns auf Ihre Anfrage!
