Ausstattungsoptionen von Folientastaturen

Innovative Technik und hochwertige Ausstattung

Unsere Folientastaturen kombinieren moderne Technologie mit hoher Funktionalität und werden individuell an Ihre Anforderungen angepasst. Sie bieten Funktionen wie taktiles Feedback durch Metallschnappscheiben, verbesserte Haptik durch Tastenprägung sowie beleuchtete Tasten mit LED- und LGF-Technologie.
Zusätzlich umfasst unser Sortiment Steuerungselemente wie Duraswitch, RFID/NFC-Technologien, ESD/EMV-Schutz und Touch Panels. Trägerplatten und kapazitive Funktionen sorgen bei unseren maßgeschneiderten Tastaturen für höchste Präzision und Stabilität.

TaktilitätBeleuchtungSteuerungsoptionenFensterTouch PanelSchutzartenFrontplatte

Tastenprägung bei Folientastaturen

Prägungen-von Folientastaturen

Eine gezielte Prägung der Tasten verbessert die Optik und bietet spürbare Rückmeldungen. Sie erleichtert die Bedienung, reduziert Fehleingaben und optimiert das Benutzererlebnis.

Von klassischer Domprägung bis hin zu speziellen Terrassen- und Rahmenprägungen oder Symbolprägung – wir bieten eine Vielzahl an Möglichkeiten, die sich perfekt kombinieren lassen. So wird jede Folientastatur exakt auf Ihre Anforderungen und das Design abgestimmt.

Metallschnappscheiben bei Folientastaturen

Metallschnappscheiben für Folientastaturen

Metallschnappscheiben sorgen in Folientastaturen für ein markantes Tastgefühl und eine zuverlässige Betätigung. Beim Drücken einer Taste senkt sich die Scheibe ab und stellt den Kontakt zur Leiterbahn her. Die Schnappscheiben sind in verschiedenen Größen und Formen erhältlich.

Die Auslösekraft variiert je nach Modell zwischen 40 g und 750 g. Dadurch lässt sich die Rückmeldung genau an die Vorlieben des Nutzers anpassen. Mit einer Lebensdauer von bis zu 10 Millionen Betätigungen überzeugen diese Komponenten durch extreme Langlebigkeit.

Wir bieten zudem Dual-Touch-Metallschnappscheiben an, die zwei Druckstufen erkennen können. Leichter Druck aktiviert den ersten Stromkreis ohne taktiles Feedback. Stärkerer Druck schließt den zweiten Stromkreis und liefert das vertraute taktile Feedback.

Muster stellen wir Ihnen auf Anfrage gerne zur Verfügung.

Beleuchtung von Folientastaturen

LED’s als Statusanzeige

LED-Statuslicht-in-Folientastatur

Folientastaturen kann man leicht hinterleuchten, indem man eine LED-Schaltfolie oder eine Schaltungsfolie mit integrierten LEDs verwendet. Spezielle Klebstoffe und Abdichtmaterialien sorgen dafür, dass die LEDs auch in anspruchsvollen Umgebungen mit starken Vibrationen zuverlässig funktionieren.

Verschwinde-Effekt

Folientastatur-mit-Verschwindeeffekt

Ein Highlight der LGF-Technologie ist der Verschwindeeffekt. Dabei sind Tastenbeschriftungen im ausgeschalteten Zustand unsichtbar und erscheinen erst bei Beleuchtung. Dies eröffnet neue Möglichkeiten für das Design und setzt ästhetische Akzente.

Light Guide Film zur Hinterleuchtung

beleuchtete-Folientastaturen-mit-LGF

Eine besonders innovative und effektive Lösung stellt die Light Guide Film (LGF) Technologie dar. Bei dieser Methode platziert man LEDs an den Rändern einer extrem dünnen, lichtleitenden Folie. Diese misst lediglich 0,1 bis 0,2 mm in der Dicke. Die LGF-Technik sorgt dafür, dass das Licht gleichmäßig über die gesamte Tastaturfläche verteilt wird. So wird jede Taste klar und homogen beleuchtet.
Ein entscheidender Vorteil ist die Möglichkeit, jede Taste in unterschiedlichen Farben zu hinterleuchten – und das ohne eine hochfrequente Wechselspannungsquelle. Dabei bleibt die flache Bauform der Folientastatur vollständig erhalten.

Film Produktfilm zur LGF-Technologie auf unserem YouTube-Kanal

Duraswitch Technologie

Folientastatur-mit-Drehgeber


Drehgeber, auch als Rotary Encoder bekannt, bieten präzise Steuerungen und sind äußerst robust. Sie wandeln genaue Drehbewegungen in digitale Signale um. Diese Fähigkeit macht sie zu einer wertvollen Ergänzung für Folientastaturen, beispielsweise bei der Lautstärkeregelung.

RFID / NFC Technologie

Folientastatur mit RFID

Für Zugangskontrollsysteme und Benutzeridentifikationssysteme statten wir Folientastaturen mit fortschrittlicher RFID- und NFC-Technologie aus. Die integrierten Chips befinden sich innerhalb der Folie. Dadurch sind sie vor Umwelteinflüssen geschützt.

Kapazitive Folientastaturen

Kapazitive-Folientastaturen-mit-Sensorflächen

Kapazitive Folientastaturen nutzen kapazitive Sensoren, um Berührungen zu erkennen und in elektrische Signale umzuwandeln. Eine Berührung verändert die elektrische Kapazität an der Kontaktstelle. Die Sensoren registrieren diese Veränderung und wandeln sie in ein Eingabesignal um. Diese Technologie ermöglicht eine reibungslose und intuitive Bedienung ohne Kraftaufwand. Da sie ohne mechanische Teile auskommen, sind sie besonders langlebig und leicht zu reinigen. Zudem sind sie resistent gegen Staub und Feuchtigkeit, was sie ideal für anspruchsvolle Einsatzbereiche macht.

Mehr zu kapazitiven Tastaturen >>

Sichtfenster für Displays

Farbkarte Sichtfenster


Farbliche Lasuren erlauben es, Sichtfenster in fast jeder gewünschten Farbe zu gestalten. Die Oberflächen können hochglänzend oder texturiert (matt) sein. Unsere Sichtfenster bieten zudem Entspiegelung, Kratzfestigkeit und UV-Beständigkeit.
Auf Anfrage senden wir Ihnen gerne unsere Musterkarte zu.

Tastatur & Touch Panel

Folientastatur-mit-Touch-Display

Die Kombination von Tastatur- und Displaytechnologien nutzt die Stärken beider Systeme optimal. Ein zusätzliches Tastenfeld neben dem Touch-Display verbessert die Benutzeroberfläche erheblich. Es ermöglicht schnellen und einfachen Zugriff auf häufig verwendete Befehle oder vordefinierte Parameter. Das haptische Feedback der Folientastatur reduziert Benutzerfehler deutlich und steigert die Bediensicherheit. Integrierte Schnappscheiben liefern beim Drücken der Tasten fühlbares Feedback und eine hörbare Klick-Rückmeldung.

Für die Integration von Touch-Screens stehen verschiedene Techniken zur Verfügung:

Eine Methode besteht im Ausstanzen des Bereichs für das Display, während eine andere das Einbetten eines Sichtfensters in die Folientastatur ist. Die Spezifikation dieser Fenster kann individuell an Glanz, Mattierung, Entspiegelung, Kratzfestigkeit, UV-Beständigkeit und Farbe angepasst werden.

Eine Kombination von Folie und Display erfolgt durch eine hochtransparente Klebeschicht mit über 99% Lichtdurchlässigkeit. Diese Verklebung schafft eine einheitliche Oberfläche, die chemikalienresistent ist sowie gegen Flüssigkeiten und Staub abgedichtet ist. Dadurch eignet sie sich hervorragend für den Einsatz in der Lebensmittelverarbeitung, in Laboren und im medizinischen Bereich.

Abschirmungen und Dichtungen bei Folientastaturen

Abschirmung-von-Folientastaturen

ESD Schutz bei Folientastaturen

ESD-abgeschirmte Tastaturen schützen effektiv vor elektrostatischen Entladungen. Diese entstehen durch statische Aufladung in der Umgebung oder auf der Tastatur selbst. Solche Entladungen können empfindliche elektronische Komponenten beschädigen oder zerstören. Um eine wirksame ESD-Abschirmung zu gewährleisten, kommen verschiedene Technologien zum Einsatz:

  • Silber-/Karbondruck: Eine gleichmäßige Schicht aus Silber oder Karbon bedeckt die gesamte Tastaturfläche. Diese leitfähige Beschichtung leitet statische Ladungen sicher ab und schützt die Elektronik vor Schäden.
  • Aluminiumfolie: Eine zusätzliche Aluminiumfolienebene dient als Barriere gegen elektrostatische Entladungen.
  • ITO-Folie (Indium-Zinn-Oxid): Diese transparente, leitfähige Folie bietet exzellente Abschirmung gegen ESD und kann im Fensterbereich der Tastatur eingesetzt werden. ITO-Folie kombiniert hohe Transparenz mit effektiver Leitfähigkeit, ideal für Anwendungen, bei denen Sichtbarkeit und Schutz wichtig sind.

EMV Schutz bei Folientastaturen

Folientastaturen finden oft in Umgebungen Verwendung, wo viele elektronische Geräte gleichzeitig laufen. Elektromagnetische Störungen stammen aus Quellen wie drahtlosen Kommunikationssystemen, elektrischen Geräten oder anderen elektronischen Systemen. EMV-Abschirmung sorgt dafür, dass Folientastaturen zuverlässig und störungsfrei funktionieren.
Es gibt mehrere effektive Methoden und Materialien zum Schutz vor elektromagnetischen Störungen:

  • Aluminium- oder Kupferbeschichtete Polyesterfolie: Eine gängige Methode ist die Verwendung von mit Aluminium oder Kupfer beschichteter Polyesterfolie. Diese wird unter der Frontfolie in die Tastatur einlaminiert und bietet eine zuverlässige Barriere gegen elektromagnetische Störungen.
  • Leitsilbertechnologie: Eine im Siebdruckverfahren vollflächig oder als Gitterstruktur beschichtete Polyesterfolie kann ebenfalls integriert werden. Diese leitfähige Beschichtung ermöglicht den direkten Kontakt zur Leiterplatte oder Mechanik.
  • Segmentierte EMV-Abschirmung: Bei Folientastaturen mit Displays setzt man oft auf segmentierte Abschirmung. Diese Methode schirmt die Tastatur und Leiterbahnen separat ab. So gewährleistet sie optimalen Schutz aller Komponenten.

Dichtungen für IP67 / IP68

Folientastaturen bieten durch ihren Aufbau einen robusten Schutz gegen Staub und Wasser. Bei Anforderungen, die Schutzklassen höher als IP65 verlangen, lassen sich Dichtungen in die Folientastatur integrieren. So kann man Wasserdichtigkeit und Staubschutz weiter erhöhen. Besonders für hygienische Umgebungen eignen sich Folientastaturen der Schutzklassen IP67 und IP68. In diesen Umgebungen ist eine regelmäßige und gründliche Reinigung notwendig.

Ideale Lösung zur Frontmontage

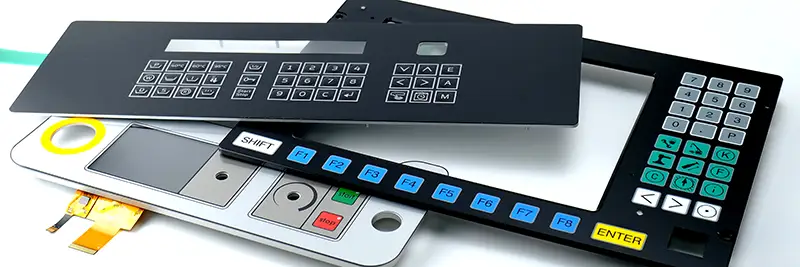

Folientastatur-auf-Trägerplatte

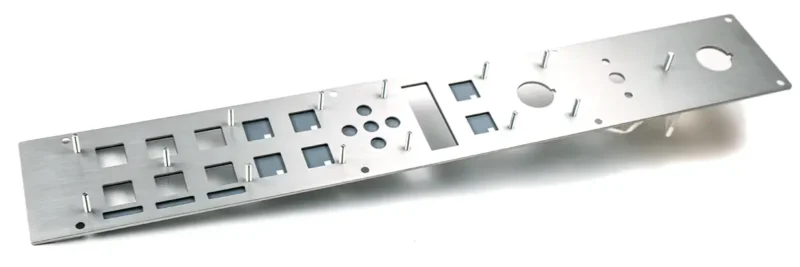

Zur Verstärkung kann die Folientastatur auf maßgeschneiderte Trägerplatten montiert werden. Integrierte Einpressbolzen vereinfachen die anschließende Montage. Auch die Integration einer kompletten Baugruppe, inklusive Display und Leiterplatte, ist möglich. Je nach Einbausituation lässt sich dies auch mit einer integrierten Dichtung realisieren, um Schutz und Funktionalität weiter zu erhöhen.

Hersteller von individuellen Folientastaturen mit jahrelanger Expertise

Als erfahrener Hersteller von Folientastaturen begleiten wir Sie von der ersten Idee bis zur Serienfertigung. Unser Team aus Ingenieuren und Konstrukteuren hilft Ihnen bei der Auswahl der besten Materialien und Technologien. Auf Basis unserer Expertise unterbreiten wir Ihnen gezielte Verbesserungsvorschläge. Zudem entwickeln wir Strategien zur Kosteneffizienz.

Kontaktieren Sie uns gerne unter info@nh-technology.de. Wir freuen uns auf Ihre Anfrage!
