Hochstromkontakte bis 1000A Nennstrom

Hochstrom Federkontakte / High Current Pins

Bei Hochstrom-Anwendungen von 5A bis zu max. 15A wird das 4P-Design mit Kappe eingesetzt. Um ein verglühen der Druckfeder durch zu geringe Lateralkräfte bei hohen Strömen auszuschließen. Diese Kappe wird zwischen dem Kolben und der Druckfeder integriert, die Hülle des Kolbens wird zusätzlich verstärkt. Zudem dient eine besondere Struktur im Inneren des Federkontaktes zur Erhöhung des Kontaktbereiches.

Dimensions: mm | SF = Spring Force: g ±20%

P/N	Strom max.	SF	L0	L1	L2	L3	L4	D0	D1	D2	D3
SVPC-F-F1911AA03	8A	90g	5,40	4,70	4,20	3,70	–	0,90	1,53	1,70	–
SVPC-P-P2859SH01	5A	100g	6,45	5,50	5,20	4,70	2,70	1,00	2,50	1,20	2,90
SVPC-P-P07567PH2	10A	100g	6,55	5,90	5,70	4,75	0,75	1,30	3,30	3,30	4,00
SVPC-P-P07567PH1	10A	100g	6,55	5,90	5,70	4,75	0,75	1,30	2,41	2,21	3,18
SVPC-P-P2776PS07	5A	50g	6,65	5,95	4,80	4,80	1,35	0,90	1,48	0,85	2,00
SVPC-P-P2110PS01	5A	90g	8,00	6,00	5,90	5,65	2,50	1,02	1,30	0,90	1,45
SVPC-P-P5650FH01	9A	120g	8,08	6,94	5,79	5,03	1,53	1,27	1,57	1,42	1,88
SVPC-P-P07238PH1	8A	120g	8,50	7,00	6,50	6,00	2,00	1,50	2,38	1,00	3,50
SVPC-P-P5650FH05	15A	120g	9,61	8,67	5,79	5,03	1,53	1,27	2,41	3,18	2,21
SVPC-P-P1882AA02	5A	90g	11,50	9,65	8,95	5,25	1,65	1,00	2,00	0,70	2,00
SVPC-P-P07650SH1	5A	120g	13,25	11,35	10,80	8,80	3,00	1,75	2,40	0,90	2,90
SVPC-P-P07408PH1	12A	150g	14,50	11,50	8,50	8,00	10,20	1,40	1,35		1,70
SVPC-P-P1763AA01	5A	110g	15,00	14,00	12,50	10,50	3,00	1,30	2,20	2,00	3,80
SVPC-P-N165M0	5A	500g	19,66	16,06	12,66	12,66	0,50	5,33	6,56	6,56	1,00

Unsere gefederte Miniatur-Hochstromkontakte sind speziell für Strombelastungen von 5A bis 15A ausgelegt und bieten eine zuverlässige, langlebige und platzsparende Lösung für anspruchsvolle Anwendungen. Dank ihrer kompakten Bauweise eignen sie sich ideal für leistungsstarke elektronische Geräte, bei denen begrenzter Platz mit hoher Stromtragfähigkeit kombiniert werden muss. Sie ermöglichen eine effiziente und verlustarme Energieübertragung, während sie gleichzeitig die mechanische Belastbarkeit erhöhen.

Durch ihre gefederte Konstruktion gewährleisten sie eine gleichmäßige Kraftverteilung und eine stabile Kontaktierung, wodurch sie besonders langlebig und robust sind. Diese Hochstromkontakte finden in verschiedenen Bereichen Anwendung, darunter Batterieladesysteme für mobile Endgeräte und Industrieelektronik, medizintechnische Geräte, bei denen eine sichere Stromübertragung essenziell ist, Automotive-Anwendungen, insbesondere für Sensorik und Bordelektronik, sowie Industrie- und Robotersysteme, die hohe Ströme in kompakter Bauweise erfordern.

Dank ihres platzsparenden Designs sind sie optimal für Anwendungen mit eingeschränktem Bauraum geeignet. Sie bieten eine hohe Strombelastbarkeit von 5A bis 15A bei gleichzeitig geringer Baugröße, wodurch sie sich ideal für moderne, leistungsstarke Elektroniklösungen eignen.

GB Standard (Europe / China)

Standard: GB/T 20234.2/3

• Lebensdauer: 20.000 Zyklen (min.)
• Anschluss: Crimpkontakt, Schraubgewinde, kundenspezifisch
• Download Datenblatt >>

OrderNo.	Type	Φ Pin / Socket	Length	Φ Tail	Force	Rated Current	Contact Resistance*	Cap
SVPC-MCSC-0099-030	Plug	3,0	25,5	2,2	6 N	15 A	200 µΩ
SVPC-MCSC-0135-030	Plug	3,0	23,5	2,2	6 N	15 A	200 µΩ
SVPC-MCSC-0102-030	Socket	3,1	41,0	2,2	6 N	15 A	200 µΩ
SVPC-MCSC-0107-030	Socket	3,1	51,0	2,2	6 N	15 A	200 µΩ
SVPC-MCSC-0108-030	Socket	3,1	41,0	2,2	6 N	15 A	200 µΩ
SVPC-MCSC-0109-030	Socket	3,1	41,0	3,2	6 N	15 A	200 µΩ
SVPC-MCSC-0100-060	Plug	6,0	37,5	3,2	14 N	30 A	150 µΩ	option
SVPC-MCSC-0101-060	Plug	6,0	37,5	3,2	14 N	30 A	150 µΩ
SVPC-MCSC-0134-060	Plug	6,0	37,5	5,3	14 N	30 A	150 µΩ	option
SVPC-MCSC-0133-060	Plug	6,0	37,5	5,3	14 N	30 A	150 µΩ
SVPC-FCSC-0103-060	Socket	6,1	41,0	3,2	14 N	30 A	150 µΩ
SVPC-FCSC-0104-060	Socket	6,1	51,0	9,0	14 N	30 A	150 µΩ
SVPC-FCSC-0113-060	Socket	6,1	46,0	5,3	14 N	30 A	150 µΩ
SVPC-FCSC-0116-060	Socket	6,1	41,0	2,2	14 N	30 A	150 µΩ
SVPC-MCSC-0106-080	Plug	8,00	29,25	8,00	20 N	150 A	100 µΩ	option
SVPC-MCSC-0111-080	Plug	8,00	40,15	12,20	20 N	150 A	100 µΩ	option
SVPC-FCSC-0110-080	Socket	8,10	39,85	12,20	20 N	150 A	100 µΩ
SVPC-MCSC-0100-100	Plug	10,00	50,65	13,00	30 N	150 A	80 µΩ	option
SVPC-FCSC-0120-100	Socket	10,10	45,00	14,00	30 N	150 A	80 µΩ
SVPC-FCSC-0120-100	Socket	10,10	45,00	16,00	30 N	150 A	80 µΩ
SVPC-MCSC-0112-120	Plug	12,0	48,0	12,2	30 N	250 A	80 µΩ	option
SVPC-FCSC-0105-120	Socket	12,1	81,0	12,0	30 N	250 A	80 µΩ



SAE Standard (US)

• Standard: SAE J1772
• Lebensdauer: 10.000 Zyklen (min.)
• Anschluss: Crimpkontakt, Schraubgewinde, kundenspezifisch
• Download Datenblatt >>

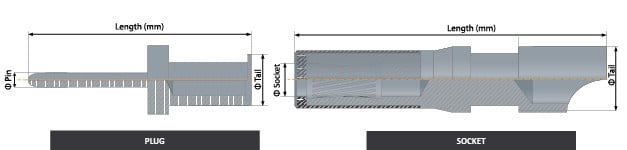

Order No.	Type	Φ Pin (mm)	Length (mm)	Φ Tail (mm)	Force	Rated Current	Contact Resistance
SVPC-MCSC-0156-015	Plug	1,50	22,20	3,00	4 N	2 A	1000 µΩ
SVPC-FCSC-0129-015	Socket	1,65	36,80	1,98	4 N	2 A	1000 µΩ
SVPC-MCSC-0157-028	Plug	2,80	37,00	5,00	6 N	40 A	500 µΩ
SVPC-FCSC-0130-028	Socket	2,95	38,40	5,33	6 N	40 A	500 µΩ
SVPC-MCSC-0158-036	Plug	3,60	34,00	5,00	8 N	80 A	300 µΩ
SVPC-FCSC-0131-036	Socket	3,75	36,20	5,90	8 N	80 A	300 µΩ
SVPC-FCSC-0136-036	Socket	3,75	36,20	3,85	8 N	40 A	300 µΩ

Unsere Crown Spring Contacts sind speziell für Hochstromanwendungen bis 250A entwickelt und entsprechen sowohl dem GB-Standard (China/EU) als auch dem SAE-Standard (US). Diese leistungsstarken Kontakte zeichnen sich durch ihre patentierte kronenartige Feder aus, die eine 100%ige Kontaktierung zwischen Stecker und Buchse gewährleistet.

Dank der speziellen Crown Spring-Technologie entsteht eine großflächige und gleichmäßige Kontaktverbindung, wodurch der elektrische Widerstand minimiert und eine effiziente Stromübertragung sichergestellt wird. Diese Konstruktion bietet zudem eine hervorragende Schock- und Vibrationsfestigkeit, wodurch die Kontakte besonders für anspruchsvolle Anwendungen in der Industrie, Energietechnik, Automobilbranche und Hochleistungs-Batteriesystemen geeignet sind.

Mit einer Belastbarkeit von bis zu 250A bieten diese Hochstromkontakte eine extrem zuverlässige und langlebige Lösung für Anwendungen mit hohen elektrischen Anforderungen. Sie sind ideal für leistungsstarke Energieübertragungssysteme, die eine stabile, sichere und hochbelastbare Verbindung erfordern.

Vielfältige Anwendungen für Crown Spring Contacts in Hochstromsystemen

Unsere Crown Spring Contacts sind speziell für leistungsintensive Hochstromanwendungen entwickelt und bieten eine zuverlässige und sichere Verbindung in verschiedensten Industriebereichen. Durch ihre hohe Stromtragfähigkeit bis 250A, ihre minimierten Kontaktwiderstände und ihre robuste Konstruktion sind sie ideal für anspruchsvolle Einsatzbereiche, in denen eine stabile Energieübertragung entscheidend ist.

1. Ladekabel von Elektrofahrzeugen in der Automobilindustrie

In der Elektromobilität spielen Hochstromkontakte eine essenzielle Rolle, da sie eine sichere und effiziente Ladetechnologie für Elektrofahrzeuge ermöglichen. Unsere Crown Spring Contacts sorgen für eine stabile sowie verlustarme Stromübertragung in Ladekabeln, Schnellladesystemen und Ladebuchsen von Elektrofahrzeugen. Da sie über eine hervorragende Vibrations- und Schockbeständigkeit verfügen, gewährleisten sie eine dauerhafte Kontaktqualität, selbst wenn mechanische Belastungen durch häufiges Stecken und Ziehen der Ladeverbindung auftreten.

2. Stromversorgungen von Großrechnern und Hochleistungsservern

In Rechenzentren sowie Hochleistungscomputern sind zuverlässige Stromversorgungen essenziell, um eine kontinuierliche und stabile Energiezufuhr sicherzustellen. Unsere Hochstromkontakte ermöglichen eine effiziente Stromverteilung in Server-Racks, USV-Systemen (unterbrechungsfreie Stromversorgung) und Hochleistungs-Stromversorgungseinheiten. Da die geringen Übergangswiderstände der Crown Spring Contacts Energieverluste sowie Wärmeentwicklung minimieren, tragen sie dazu bei, die Systemeffizienz zu steigern und die Lebensdauer der Hardware zu verlängern.

3. Industrielle Energieverteilungssysteme

In der Schwerindustrie sind leistungsstarke Energieverteilungssysteme erforderlich, um Maschinen, Produktionsanlagen und Industriekomponenten mit hoher elektrischer Leistung zu versorgen. Unsere Hochstromkontakte ermöglichen eine sichere, effiziente und langlebige Stromübertragung in Verteilerkästen, Hochspannungsanlagen sowie industriellen Schaltgeräten. Da sie über eine robuste Bauweise verfügen, sind sie besonders widerstandsfähig gegenüber mechanischen und thermischen Belastungen. Gleichzeitig sorgt die patentierte Federtechnologie für eine dauerhafte sowie störungsfreie Kontaktierung.

4. Beleuchtungstechnik für Hochleistungs-LED- und Industriesysteme

In der modernen Beleuchtungstechnik, insbesondere bei Hochleistungs-LED-Systemen, Stadienbeleuchtung, industrieller Außenbeleuchtung sowie Theaterlichttechnik, sind Hochstromkontakte erforderlich, um eine stabile Stromversorgung mit hoher Effizienz zu gewährleisten. Unsere Crown Spring Contacts sorgen für eine verlustarme, langlebige und sichere Verbindung in Lichtsteuerungssystemen, Hochspannungs-Netzteilen und modularen Lichtinstallationen. Da sie eine hohe Vibrationsbeständigkeit und eine zuverlässige Kontaktkraft besitzen, eignen sie sich ideal für dynamische sowie anspruchsvolle Anwendungen in der Beleuchtungstechnik.

Höchste Sicherheit und Zuverlässigkeit für Hochstromanwendungen

Unsere Crown Spring Contacts sind die perfekte Wahl für Hochstromsysteme, bei denen eine sichere, langlebige sowie vibrationsbeständige Verbindung gefordert ist. Da sie über eine einzigartige Federtechnologie verfügen und gleichzeitig geringe Kontaktwiderstände aufweisen, bieten sie eine leistungsstarke sowie effiziente Lösung für unterschiedlichste Industriebereiche.

Kontaktieren Sie uns gerne, um die ideale Hochstromlösung für Ihre Anwendung zu finden!
