Federkontakte und Batterieladekontakte
Standard- und kundenspezifische Federkontakte – Vielseitige Lösungen für Ihre Anwendungen
Wir bieten Ihnen ein umfangreiches Sortiment an hochwertigen Standard-Federkontakten und Batterieladekontakten, die sich für eine Vielzahl industrieller und elektronischer Anwendungen eignen. In unserem Online-Katalog stehen Ihnen über 300 verschiedene Standard-Federkontakte und Konnektoren zur Verfügung, die Sie mit nur wenigen Klicks direkt bei uns anfragen können.
kundenspezifische Federkontakte
Darüber hinaus ermöglichen wir kundenspezifische Anpassungen, um Ihre individuellen Anforderungen optimal zu erfüllen. Dazu gehören Modifikationen des Nennstroms, der Federkraft und der Oberflächenbeschichtung. Dabei unterstützt unser erfahrenes Ingenieurteam Sie bei der Entwicklung maßgeschneiderter Lösungen und bietet eine Vielzahl an Materialoptionen, speziellen Beschichtungen und flexiblen Steckverbinder-Konfigurationen. So stellen wir sicher, dass Ihre Federkontaktlösung perfekt auf Ihre Anwendung abgestimmt ist.

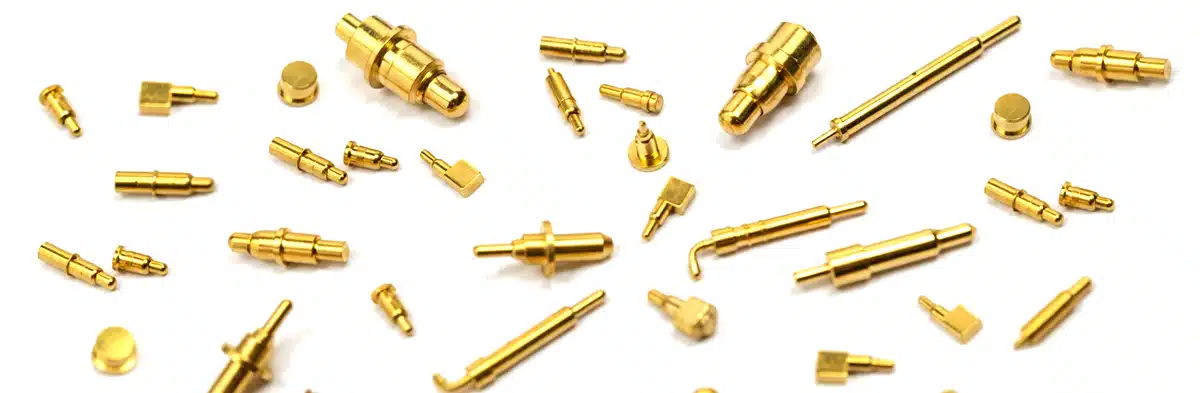

Federkontakte – Zuverlässige Verbindungstechnologie für vielseitige Anwendungen
Federkontakte, auch bekannt als Pogo Pins oder Spring Loaded Contacts (SLC), sind eine bewährte Lösung für die zuverlässige Kontaktierung unebener Oberflächen. Die Verbindung erfolgt durch die Antastung eines federunterstützten Stiftes, der eine konstante elektrische Kontaktierung sicherstellt.
Dank ihrer hohen Funktionssicherheit und einer langen Lebensdauer mit hohen Zyklenzahlen eignen sich Federkontakte ideal für die Strom- und Datenübertragung. Während unsere Standardmodelle Nennströme von 1A bis 2A abdecken, sind speziell entwickelte Varianten in der Lage, bis zu 15A zu übertragen. Zudem ermöglichen wir kundenspezifische Entwicklungen, um noch höhere Strombelastungen zu realisieren.

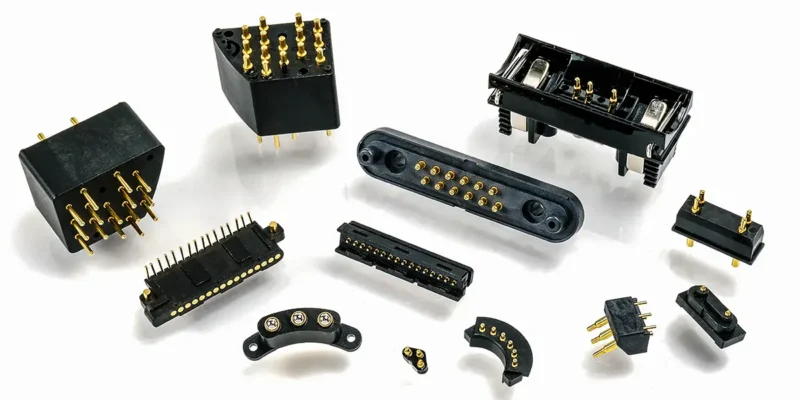

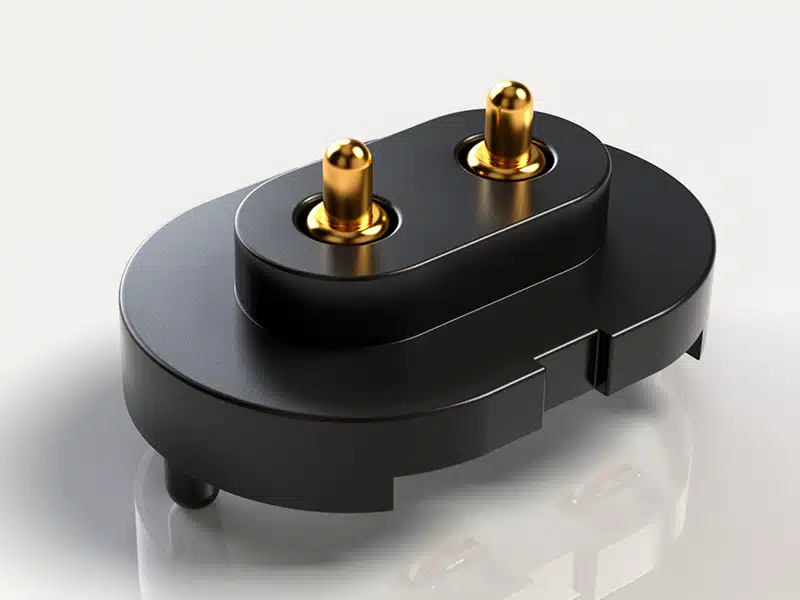

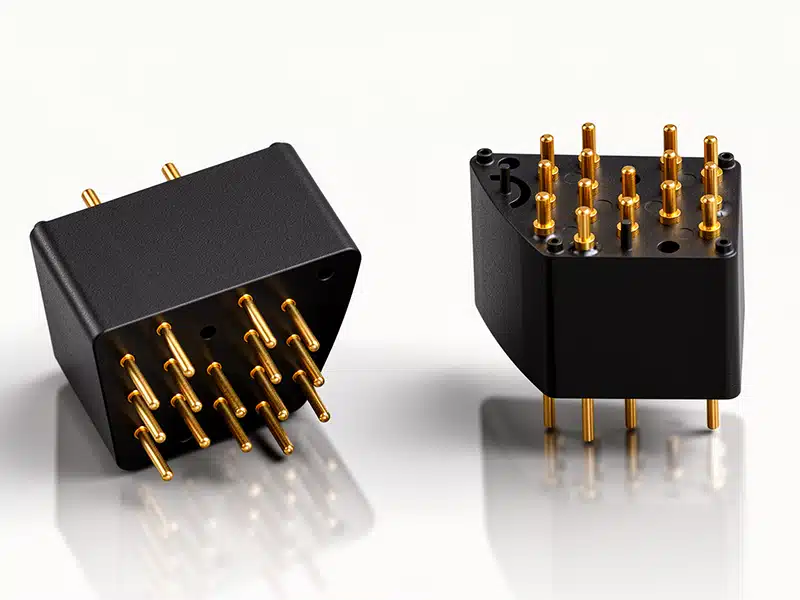

Individuelle Federkontakt-Konnektoren für maßgeschneiderte Lösungen

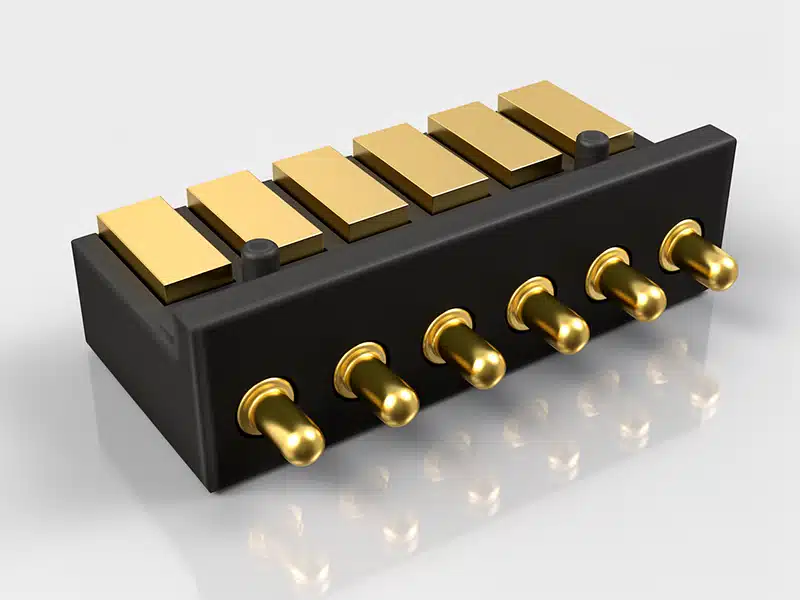

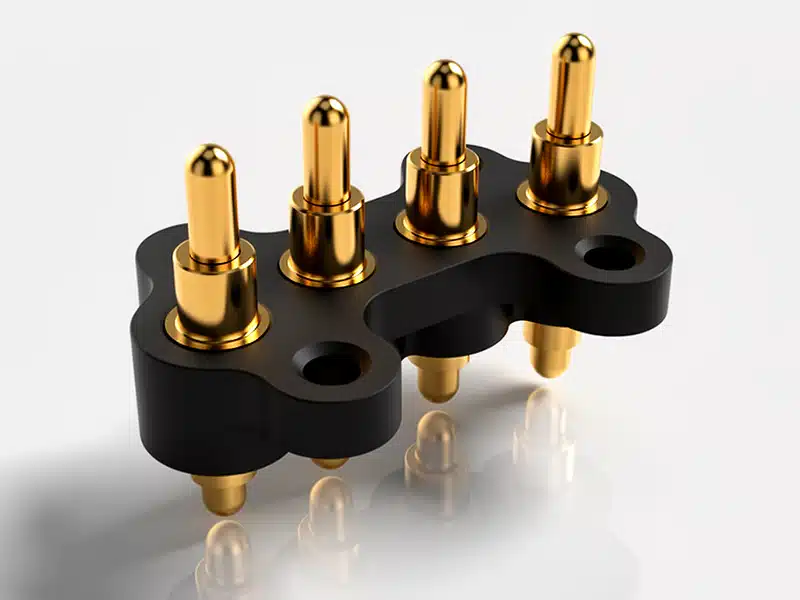

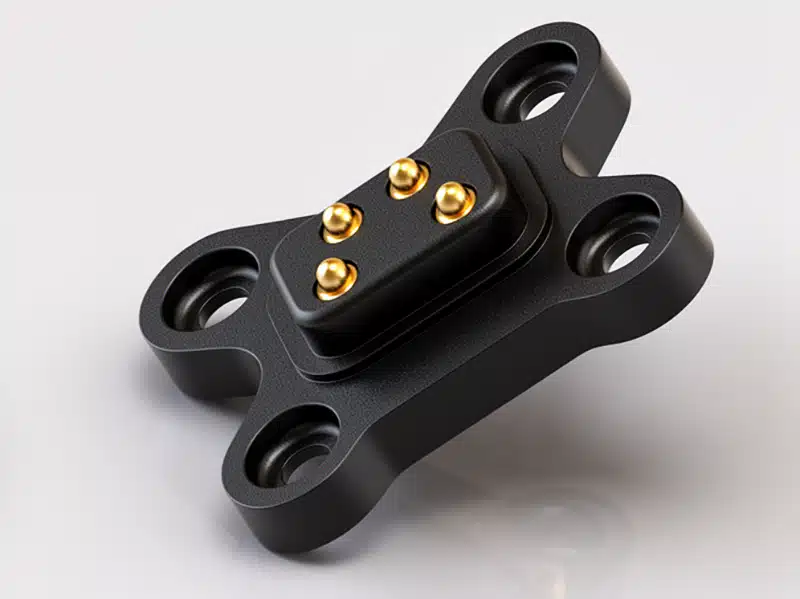

Federkontakt-Konnektoren bestehen aus mehreren Federkontaktstiften, die in einem Kunststoffgehäuse zusammengefügt sind. Wir bieten maßgeschneiderte Konnektorlösungen, die in Rastermaß, Pin-Anzahl und Gehäuseabmessungen individuell angepasst werden können. Darüber hinaus entwickeln wir magnetische Steckverbinder, bei denen die Integration von Magneten eine selbstführende und sichere Verbindung ermöglicht.
Optimierte Montage und Automatisierung

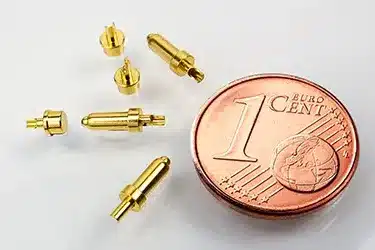

Für eine einfache und effiziente Integration bieten wir verschiedene Anschlussformen, darunter SMD, THT, Lötkelch und Crimpanschluss. Zusätzlich können nahezu alle Federkontakte mit einer Bestückungskappe ausgestattet und als Rollen- oder Gurtware geliefert werden. Dies erleichtert die automatisierte Bestückung, reduziert die Montagezeit und sorgt für eine effiziente Verarbeitung in der Serienfertigung.
Mit unseren Standard- und kundenspezifischen Federkontakten bieten wir Ihnen eine flexible, langlebige und leistungsfähige Verbindungstechnologie, die sich perfekt an Ihre spezifischen Anforderungen anpassen lässt.
Vorteile von Federkontakten
- Federkontakte haben eine hohe mechanische Lebensdauer,
- einstellbare und messbare Federkraft,
- kleines Rastermaß und eine hohe Integrationsdichte.
- Übertragung hoher Ströme bis 15A sind möglich
- SMD, THT, Crimpanschlüsse, Lötkelch für flexible Verbindungen
- hoher Toleranzausgleich im Vergleich zu festen Steckverbindern
- gute Performance bei Hochfrequenzanwendungen
- RoHs konform und halogenfrei
Anwendung von Federkontakten
- Akku-Ladestationen und Batteriefächer von elektronischen Geräten wie Smartphones, Laptops, Tablets und Kameras
- Steckverbinder in der Luft- und Raumfahrttechnik, z.B. für Avionik-Systeme oder Satelliten
- Medizintechnik, z.B. zur Verbindung von Sensoren und Aktoren in implantierbaren Geräten oder als Teil von Diagnose- und Therapiegeräten

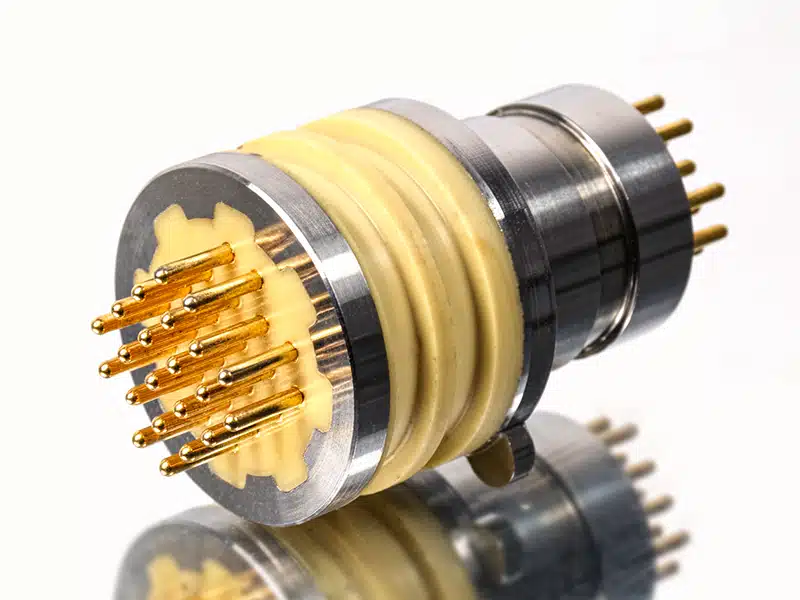

- Industrielle Anwendungen, z.B. zur Verbindung von Sensoren, Aktoren oder Steuerungen in Maschinen oder Robotern

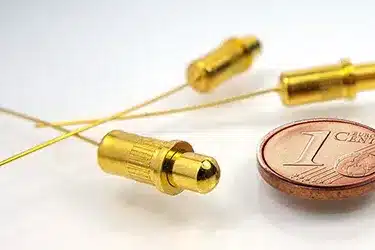

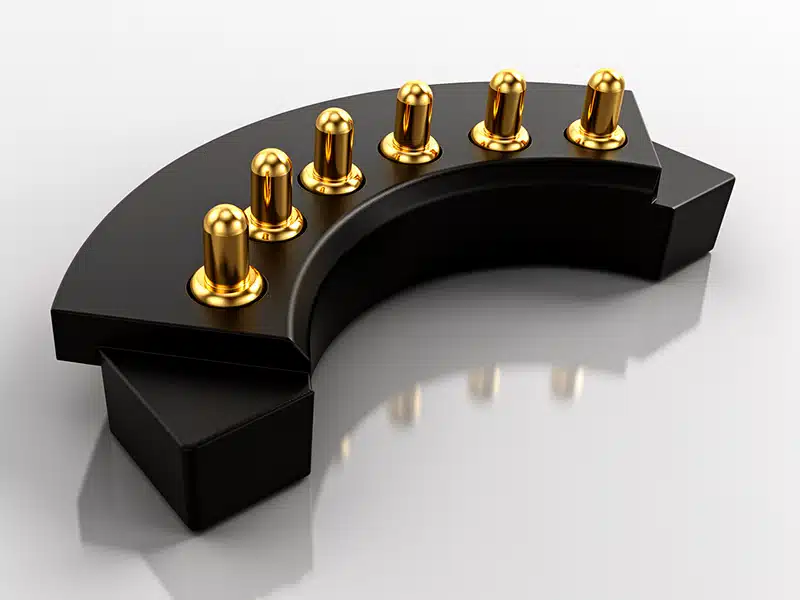

Referenzbeispiele kundenspezifischer Federkontakte
Unsere kundenspezifischen Federkontakte sind in einer Vielzahl von Anwendungen im Einsatz. Durch maßgeschneiderte Lösungen erfüllen sie spezifische technische Anforderungen und sorgen für eine zuverlässige Signal- und Stromübertragung in unterschiedlichsten Branchen. Hier sind einige Beispiele erfolgreicher Kundenprojekte:
Design von Federkontakten
Ein Federkontaktstift besteht aus drei präzisionsgefertigten Komponenten, die perfekt aufeinander abgestimmt sind: einem Kolben, einer Feder und einer Stifthülse. Zusammen bilden sie ein vollständiges, zuverlässiges und langlebiges System, das eine reibungslose elektrische Verbindung gewährleistet.
Durch die Verwendung verschiedener Designkonstruktionen wird die Leistung und Lebensdauer der Federkontakte erheblich verbessert.
Standard Designs
Back Drill Design
Das Back Drill Design ist besonders für kompakte Bauweisen geeignet und bietet gleichzeitig eine hohe Flexibilität in der Federkraftanpassung. Durch die Verwendung einer längeren Feder anstelle eines hohlen Kolbens lassen sich die Federkräfte exakt an die kundenspezifischen Anforderungen abstimmen. Dies ermöglicht eine präzisere Kontaktierung, eine längere Lebensdauer und eine optimierte mechanische Performance in anspruchsvollen Anwendungen.
Bias Design
Für eine maximale Kontaktgarantie und die Reduzierung von Signalstörungen durch Vibrationen empfiehlt sich das Bias-Design. Dabei wird der Kolben am Ende in einem Winkel von bis zu 18° angeschrägt, wodurch eine konstante, zuverlässige Kontaktierung gewährleistet wird. Dieses Design wird ab einer Länge von 3,5 mm für nahezu alle Federkontaktstifte eingesetzt und sorgt für eine stabile elektrische Verbindung, selbst in anspruchsvollen Betriebsumgebungen.
4P Design mit Kugel
Das 4P-Design mit Kugel ist die ideale Lösung für Anwendungen mit besonders hohen Anforderungen an Stromtragfähigkeit und Vibrationsbeständigkeit bei Strömen über 3A. Um ein Verglühen der Druckfeder unter hoher Last zu vermeiden, wird eine Edelstahlkugel zwischen Kolben und Druckfeder integriert. Diese Konstruktion sorgt für eine gleichmäßige Kraftverteilung, reduziert den elektrischen Widerstand und erhöht die Lebensdauer des Federkontakts.
Dank dieser robusten Bauweise bietet das 4P-Design mit Kugel eine zuverlässige Hochstromlösung, selbst unter extremen mechanischen Belastungen.
4P Design mit Kappe
Für Hochstrom-Anwendungen ab 5A ist das 4P-Design mit Kappe besonders geeignet. Durch die verstärkte Kolbenhülle und eine speziell entwickelte Innenstruktur wird der Kontaktbereich innerhalb des Federkontakts vergrößert, wodurch eine stabile und zuverlässige Stromübertragung gewährleistet wird.
Diese High-Current-Federkontakte bieten eine Lebensdauer von mindestens 10.000 Zyklen, was sie ideal für leistungsintensive Anwendungen macht, bei denen eine dauerhafte und robuste Verbindung erforderlich ist.
Spezielle Federkontakt-Designs

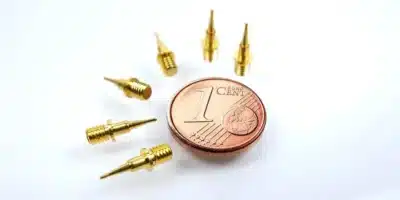

Screw-Design Federkontakt
Die stetige Miniaturisierung von elektronischen Geräten stellt Hersteller und Ingenieure vor immense Herausforderungen, da immer mehr Funktionen auf kleinstem Raum untergebracht werden müssen. In diesem Zusammenhang spielt die Fertigungstechnik eine zentrale Rolle, um die Leistungsfähigkeit und Zuverlässigkeit der Geräte sicherzustellen. Genau hier kommt das Federkontaktdesign mit integriertem Schraubgewinde ins Spiel, da es den Anforderungen der Miniaturisierung perfekt gerecht wird.
Das Design ermöglicht nicht nur die Übertragung von Leistungs- und Signalströmen, sondern erfüllt zudem eine wichtige Funktion als Schraube. Die Integration des Schraubgewindes sorgt für eine sichere und zuverlässige Befestigung des Federkontakts, ohne dass zusätzliche Befestigungselemente erforderlich sind. Dies spart Platz und reduziert die Montagezeit erheblich.
Das Schraubgewinde kann bei allen Flat Type Federkontakten ab einer Kolbenlänge von 3,5 mm kundenspezifisch integriert werden. Dadurch ist das Design äußerst flexibel und anpassungsfähig an die Anforderungen einer Vielzahl von Anwendungen.
360° Rolling Pin Federkontakt
Der Rolling Pin bietet eine zuverlässige 360° Kontaktierung zwischen zwei Bauteilen – selbst bei seitlichen und rotierenden Bewegungen. Im Gegensatz zu einem klassischen Federkontakt ist der Rolling Pin mit einem Kolben ausgestattet, der zusätzlich über eine integrierte Kugel in der Pin-Spitze verfügt. Dadurch wird eine besonders stabile und gleichmäßige Verbindung gewährleistet.
Gleichzeitig reduziert die federbelastete Kugel mögliche Übertragungsstörungen, die durch Bewegungen, Vibrationen oder plötzliche Erschütterungen entstehen könnten, erheblich.
Darüber hinaus bieten wir verschiedene Varianten für die SMD- und THT-Bestückung an, sodass sich der Rolling Pin flexibel in unterschiedliche Anwendungen integrieren lässt. Je nach Pin liegt der Nennstrom zwischen 1A und 6A, wodurch eine breite Einsatzmöglichkeit in verschiedenen industriellen Bereichen gewährleistet ist.

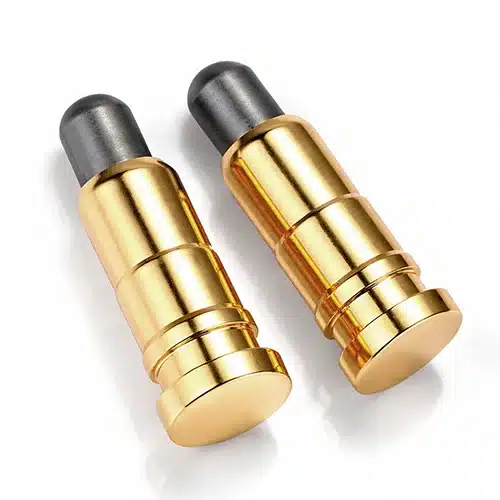

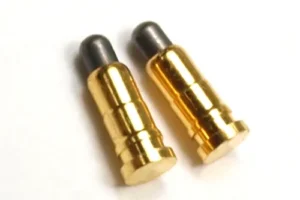

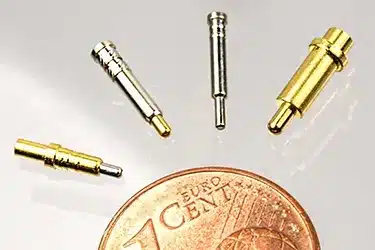

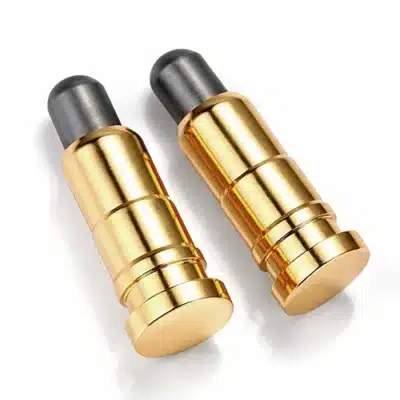

Beschichtung von Federkontakten
Standardmäßig bestehen der Kolben und die Stifthülse aus Messing, während die Feder aus Edelstahl gefertigt wird. Alternativ stehen jedoch auch Berylliumkupfer, Phosphor-Bronze und SK4-Stahl für die Herstellung der Kolben zur Verfügung. Für die Stifthülse können zusätzlich Berylliumkupfer und Phosphor-Bronze verwendet werden. Dadurch lassen sich Federkontakte gezielt an mechanische, elektrische und thermische Anforderungen anpassen.
Um eine optimale elektrische Leitfähigkeit sowie einen hohen Schutz vor Korrosion und Oxidation sicherzustellen, werden unsere Federkontakte standardmäßig mit Gold beschichtet. Dabei erfolgt die Beschichtung von Stifthülse und Kolben üblicherweise in zwei Schritten: Zunächst mit einer 1-2μm dicken Nickelschicht, anschließend mit einer 0,1-1μm dicken Goldschicht.
Darüber hinaus bieten wir partielle Beschichtungen einzelner Bauteile sowie alternative Edelmetall-Beschichtungen, um Ihre spezifischen Anforderungen bestmöglich zu erfüllen.
Vergleich einzelner Beschichtungen
| Beschichtung | Härte (HV) | Funktion (Farbe) |
| Gold | 200 | niedriger Widerstand (gold) |
| Super AP | 400 | höchste Korrosionsbeständigkeit, geringer elektrischer Widerstand (silber) |
| Nickel | 150 – 200 | Korrosionsbeständigkeit / vglw. günstig (silber) |
| Palladium-Nickel | 330 – 380 | Verbesserte Signalübertragung (silber) |
| Messing | 600 | Alternative zu Nickel (silber) |
| Palladium Cobalt | 450 – 600 | Alternative zu Palladium-Nickel (silber) |
| Palladium Cobalt | 600 – 800 | Farbanforderung schwarz |

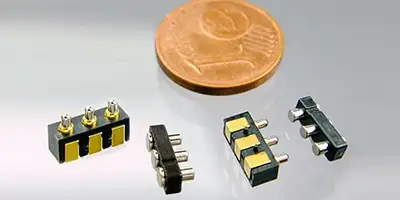

Referenz
Im gezeigten Beispiel ist der Stecker für eine Wearable Anwendung mit einer partiellen Super-AP Beschichtung (silber) ausgestattet. Dadurch soll eine Korrosion der elektrischen Kontakte durch Schweiß oder Feuchtigkeit minimiert werden. Der Stecker ist unter der Artikelnummer SVPC-C-P08945MS1-03A250HR und SVPC-C-P08945FL2-03AHR erhältlich. Der Federkontakt-Stecker hat eine Stromstärke von 1A und eine Federkraft von 120g. Die Lebensdauer liegt bei mind. 10.000 Zyklen.
Steckverbinder mit Federkontakten

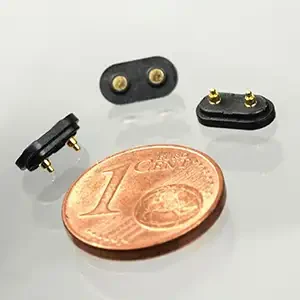

Wir bieten Ihnen die Fertigen von kundenspezifischen Steckverbinder auf Federkontaktbasis an. Unsere kundenspezifischen Steckverbinder umfassen besonders kleine Steckverbinder, wasserdichte Lösungen, magnetische Steckverbinder sowie spezielle Lösungen für Hochstromanwendungen.
Darüber hinaus ermöglichen wir die kostengünstige Fertigung kompletter Baugruppen mit Steckverbindern und Kabelkonfektionierung. Unsere Ingenieure unterstützen Sie gerne bei der Konstruktion und Entwicklung Ihrer Baugruppen und sorgen dafür, dass alle Anforderungen optimal erfüllt werden.

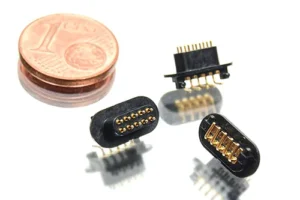

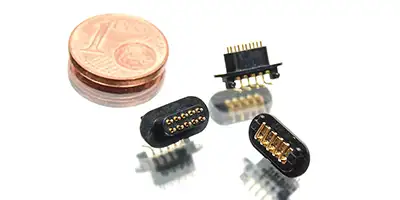

Referenzen kundenspezifischer Steckverbinder

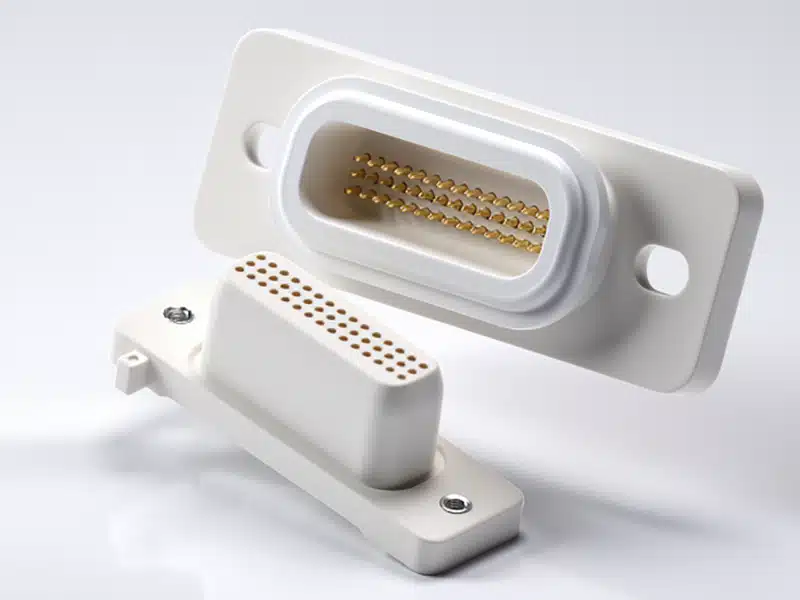

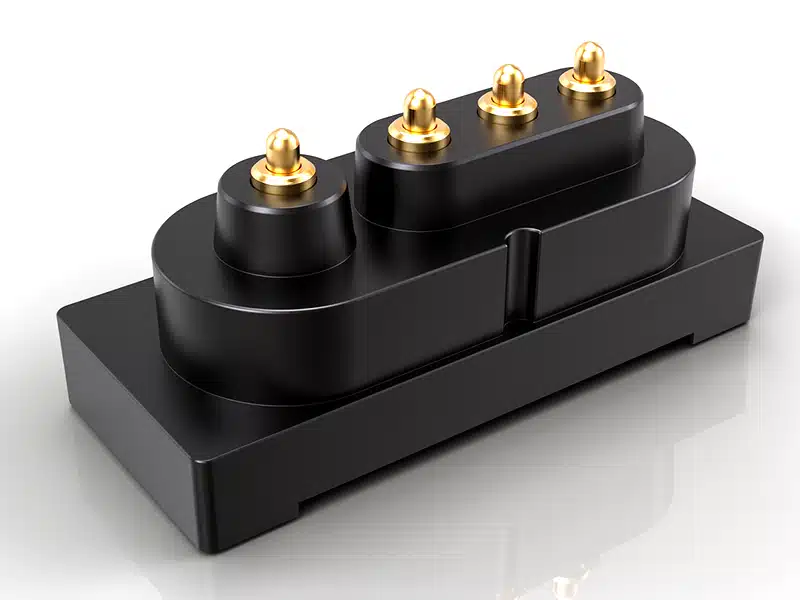

Wasserdichte Steckverbinder mit Federkontakten

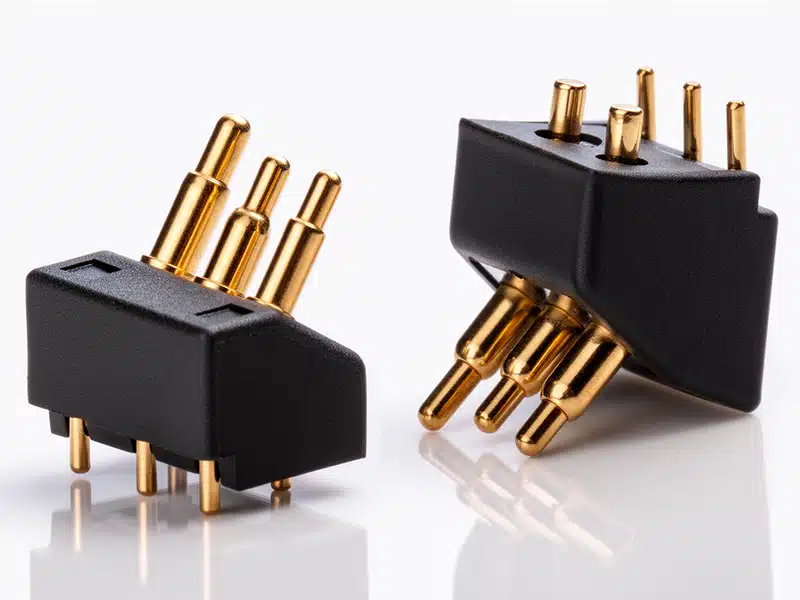

Mehrere Federkontakte, auch mit unterschiedlichen Arbeitshöhen, werden in einem Kunststoffgehäuse zu einem kundenspezifischen Steckverbinder zusammengefügt. Als gängige Methode erreicht das Verpressen der einzelnen Kontakte mit dem Kunststoffgehäuse dabei eine Dichtigkeit von IP54.
Für anspruchsvollere Einbausituationen, in denen höhere Schutzklassen von IPx7 und höher erforderlich sind, bieten wir verschiedene Stecker-Konstruktionen an. Hierbei können die Pins mit O-Ring-Dichtungen ergänzt oder direkt mit Kunststoff umspritzt und/oder mit Elastomer-Materialien versiegelt werden. Durch die Umspritzung kann der Stecker eine individuelle Form annehmen und Buchsen sowie Steckvorrichtungen integrieren. Dadurch reduziert sich die Montagezeit und die Montagekosten erheblich.
Unsere wasserdichten Stecker finden Anwendung in mobilen Tracking- und Navigationsgeräten im Außenbereich sowie in der Medizintechnik und Industrie. Bitte beachten Sie, dass die erreichte Schutzklasse immer von der Einbausituation abhängt.

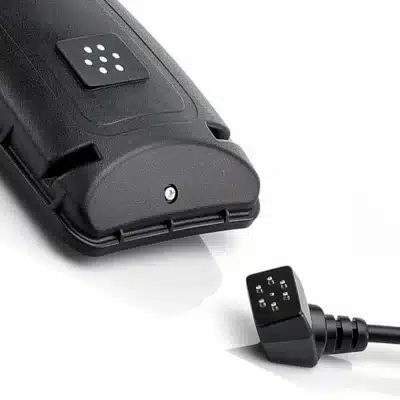

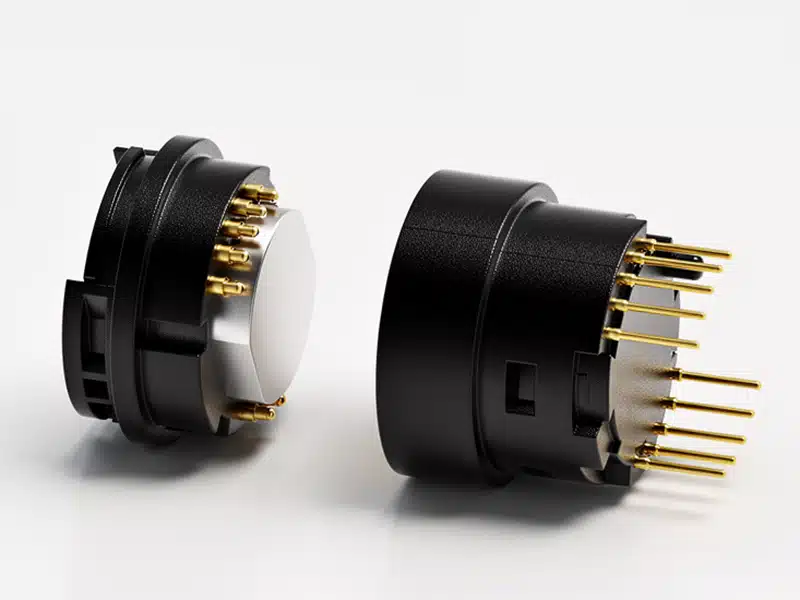

Magnetische Steckverbinder
Neben unseren Hochstromkontakten bieten wir auch die Konstruktion und Fertigung magnetischer Steckverbinder mit Kabelkonfektionierung an. Diese Steckverbinder bestehen aus Federkontaktstiften in Kombination mit einem magnetischen Verbindungssystem, das eine schock- und vibrationsbeständige sowie selbstführende Verbindung ermöglicht.
Aufgrund der magnetischen Führung richtet sich der Stecker automatisch aus, wodurch das Anstecken besonders intuitiv und benutzerfreundlich wird. Dabei gewährleisten die Federkontakte nicht nur die zuverlässige Übertragung von Ladestrom, sondern ermöglichen auch die Übertragung aller Arten von Signalen, was sie zu einer flexiblen Lösung für unterschiedlichste Anwendungen macht.
Hochstromkontakte
Im Produktbereich Hochstromkontakte bieten wir sowohl Standard Hochstromkontakte (5A – 250A), als auch kundenspezifische Lösungen (bis 1000A Nennstrom) an.
Neben gefederten Miniatur-Batterieladekontakten mit einer Strombelastbarkeit von 5A bis 15A, bieten wir auch sogenannte “Crown Spring Contacts” mit einer Belastbarkeit von bis zu 250A. Diese Konstruktion gewährleistet einen 100%igen Kontakt zwischen Stecker und Buchse, wodurch eine extrem stabile und vibrationsfeste Verbindung entsteht. Gleichzeitig sorgt der geringe Kontaktübergangswiderstand für eine effiziente Stromübertragung auch bei hohen Belastungen.
Unsere Hochstromkontakte entsprechen den gängigen Normen, darunter GB / IEC (China / EU-Standard) sowie SAE (US-Standard). Damit gewährleisten sie eine sichere und normgerechte Lösung für unterschiedlichste industrielle und automotive Anwendungen.
Online-Katalog
In unserem Online-Katalog finden Sie über 300 Standard-Federkontakte und Konnektoren auf Federkontaktbasis, die Sie direkt bei uns Anfragen können.
Print-Katalog
Katalog “Federkontakte” (.pdf)
Tabellarische Produktübersicht der Federkontakte (.xls)
Download
