Displays für HMI-Eingabegeräte

Vielfältige Displaylösungen – LC- und TFT-Displays mit IPS-Technologie

Wir bieten eine breite Auswahl an LC-Displays und TFT-Displays, die für unterschiedliche Anwendungen geeignet sind. Je nach Anforderung können die Displays teilweise an kundenspezifische Erfordernisse angepasst werden, um eine optimale Integration in bestehende Systeme zu gewährleisten.

Neu in unserem Sortiment sind Displays mit IPS-Technologie (In-Plane Switching). Diese innovative Display-Technologie ermöglicht einen weiten Betrachtungswinkel von bis zu 160° und sorgt für eine hervorragende Farb- und Kontrastdarstellung, ohne dabei die Bildqualität zu beeinträchtigen. Dadurch eignen sich IPS-Displays besonders für Anwendungen, bei denen eine hohe Farbtreue und ein breiter Betrachtungswinkel erforderlich sind.

Kontaktieren Sie uns, um mehr über unsere Displaylösungen zu erfahren und die passende Lösung für Ihre Anwendung zu finden.

TFT DisplaysLC DisplaysBaugruppe

TFT-Displays – Vielseitige Lösungen für Innen- und Außenanwendungen

Wir bieten eine breite Palette an Standard-TFT-Displays mit und ohne Touch-Funktion, die sowohl für den Innen- als auch Außenbereich geeignet sind. Unsere Displays zeichnen sich durch hohe Bildqualität, zuverlässige Leistung und vielseitige Anpassungsmöglichkeiten aus.

Falls Ihr gewünschtes Display nicht in unserer Produktauswahl enthalten ist, senden Sie uns einfach eine Anfrage mit der gewünschten Größe und den benötigten Spezifikationen. Unser Team wird Ihnen gerne eine individuelle Displaylösung anbieten, die optimal auf Ihre Anforderungen zugeschnitten ist.

Übersicht TFT Displays

Legende

TOUCH: Option = With Resisitve Touch / Without, CAPA= Capacitive, RESI = Resistive
Dimension: mm
Download Produktübersicht TFT Displays (.pdf)

Size	Article	Resolution	Module Size	Active Area	Display Mode	Touch	Luminance (cd/m2)	Contrast x:1	Viewing direction	Backlight	Interface
0.96″	NHWD-009ST02-F01	80 x 160	14.4 x 27.95 x 1.75	1.8 x 21.696	IPS	NO	350	800	ALL	20mA 3.3V	SPI
1.28″	NHWD-012ST01-F01	240 x 240	35.6 x 38.1 x 1.5	32.4 x 32.4	IPS	NO	350	1100	ALL	40mA 3.1V	SPI
1.3″	NHWD-013ST03-F01	240 x 240	26.85 x 29.55 x 1.98	23.4 x 23.4	IPS	NO	250	600	ALL	40mA 3.2V	SPI
1.44″	NHWD-014ST02-F01	128 x 128	32.36 x 38 x 2.6	25.49 x 26.49	TFT	NO	140	500	12	15mA 3.2V	8 BIT MCU/4W SPI/3W SPI
1.54″	NHWD-0154DF03-C02	240 x 240	4.3 x 4.3 x 4.37	27.72 x 27.72	IPS	CAPA	400	800	ALL	60mA 3.2V	SPI, I2C
1.54″	NHWD-0154DF03-F01	240 x 240	31.5 x 35 x 2.3	27.72 x 27.72	TFT	Option	400	500	12	45mA 3.0V	SPI
1.7″	NHWD-017ST01-C01	240 x 280	35.04 x 41.24 x 3.46	27.97 x 32.63	IPS	CAPA	300	600	ALL	60mA 3.2V	SPI
1.8″	NHWD-018ST03-F01	128 x 160	34 x 47 x 2.4	28.3 x 35.4	TFT	NO	230	500	12	30mA 3.2V	8 BIT MCU/4W SPI/3W SPI
1.8″	NHWD-018ST04-F01	128 x 160	34 x 43.7 x 2.4	28.3 x 35.4	TFT	NO	150	500	12	30mA 3.2V	8 BIT MCU
1.8″	NHWD-018TW12-F03	128 x 160	34.7 x 46.7 x 2.5	28.3 x 35.4	TFT	NO	150	300	12	40mA 2.8V	SPI
2.0″	NHWD-020ST22-F01	240 x 320	36.1 x 51.9 x 2.4	30.6 x 40.8	TFT	Option	250	350	12	45mA 3.2V	16 BIT MCU
2.0″	NHWD-020TG08-F01	176 x 220	38.3 x 51.65 x 2.5	31.68 x 39.6	TFT	NO	220	300	12	45mA 3.2V	8/16 BIT MCU
2.4″	NHWD-024Q12-F01	240 x 320	42.72 x 6.26 x 2.5	36.72 x 48.96	TFT	Option	250	500	12	60mA 3.2V	8/16 BIT MCU
2.4″	NHWD-024Q16-F01	240 x 320	42.72 x 6.26 x 2.5	36.72 x 48.96	IPS	Option	200	800	ALL	60mA 3.2V	16 BIT MCU
2.8″	NHWD-028Q27-F01	240 x 320	50 x 69.2 x 2.45	43.2 x 57.6	TFT	Option	320	500	12	60mA 3.2V	8/16 BIT MCU
2.8″	NHWD-028Q28-C01	240 x 320	50 x 69.2 x 3.9	43.2 x 57.6	TFT	CAPA	250	500	6	80mA 3.2V	MCU
2.8″	NHWD-028Q28-F01	240 x 320	50 x 69.2 x 2.45	43.2 x 57.6	TFT	Option	320	500	12	60mA 3.2V	8/16 BIT MCU
2.8″	NHWD-028Q29-F02	240 x 320	50 x 69.2 x 3.65	43.2 x 57.6	TFT	RESI	280	300	6	60mA 3.2V	MCU
2.8″	NHWD-028Q34-C01	240 x 320	47.9 x 65.35 x 3.8	43.2 x 57.6	IPS	CAPA	200	800	ALL	60mA 3.3V	RGB
3.0″	NHWD-030ST11-F01	240 x 400	45.4 x 77 x 2.45	38.88 x 64.8	TFT	Option	350	250	12	60mA 3.2V	8/9/16/18 BIT MCU
3.0″	NHWD-030ST11-F02	240 x 400	45.4 x 77 x 3.7	38.88 x 64.8	TFT	RESI	320	250	12	60mA 3.2V	MCU
3.0″	NHWD-030ST12-F01	240 x 400	45.4 x 77 x 2.45	38.88 x 64.8	TFT	Option	280	250	12	60mA 3.2V	8/9/16/18 BIT MCU
3.2″	NHWD-032ST05-F02	240 x 320	55.94 x 77.6 x 3.6	48.6 x 64.8	TFT	Option	330	500	12	75mA 3.2V	8/16/18 BIT MCU/ 16/18 RGB/ 4W /3W SPI
3.5″	NHWD-035ST12-C01	320 x 240	77 x 64.25 x 4.4	70.08 x 52.56	TFT	CAPA	360	400	12	20mA 19.2V	24 BIT RGB, I2C
3.5″	NHWD-035ST12-F01	320 x 240	76.9 x 63.9 x 3.3	7.8 x 52.56	TFT	Option	250	400	12	20mA 19.2V	24 BIT RGB
3.5″	NHWD-035ST28-F01	320 x 480	56.54 x 84.96 x 2.2	48.96 x 73.44	IPS	NO	300	700	ALL	90mA 3.2V	8BIT, 16 BIT, MCU
3.5″	NHWD-035ST28-F02	320 x 480	56.54 x 84.96 x 2.2	48.96 x 73.44	TFT	Option	300	700	12	90mA 3.2V	16 BIT MCU
3.5″	NHWD-035ST36-F01	320 x 480	56.54 x 84.66 x 2.4	48.96 x 73.44	TFT	Option	250	500	12	90mA 3.2V	16/8 BIT MCU
3.5″	NHWD-035ST44-F02	320 x 480	55.4 x 84.71 x 3.65	48.96 x 73.44	TFT	Option	250	500	12	20mA 19.2V	8/9 BIT MCU/ 16/18/24 BIT RGB
3.5″	NHWD-035ST48-C01	320 x 240	77 x 64.25 x 4.4	70.08 x 52.56	TFT	CAPA	250	400	6	20mA 19.2V	24 BIT RGB
3.5″	NHWD-035ST48-F01	320 x 240	76.9 x 63.9 x 3.3	70.08 x 52.56	TFT	NO	250	400	12	20mA 3.3V	24 BIT RGB, SPI
3.5″	NHWD-035ST50-F01	320 x 240	76.9 x 63.9 x 3.26	70.08 x 52.56	IPS	NO	350	800	ALL	20mA 3.3V	24 BIT RGB
3.5″	NHWD-035ST54-F02	320 x 240	76.9 x 63.9 x 4.2	70.08 x 52.56	TFT	RESI	450	300	6	256mA 6.4V	RGB, Serial, MCU
4.0″	NHWD-040ST04-F01	480 x 800	57.14 x 96.85 x 2.3	51.84 x 86.4	IPS	Option	250	900	ALL	20mA 25.6V	24 BIT RGB/MCU
4.0″	NHWD-040ZX07-C01	480 x 480	84 x 84 x 3.1	71.8 6 x 70.18	IPS	CAPA	400	900	ALL	40mA 12.8V	SPI,RGB
4.3″	NHWD-043CH19-C01	480 x 272	105.5 x 67.2 x 4.3	95.4 x 53.86	TFT	CAPA	400	800	12	20mA 22.2V	RGB
4.3″	NHWD-043ST12-C01	480 x 272	115.5 x 77.2 x 4.7	95.4 x 53.86	TFT	CAPA	250	550	6	20mA 22.4V	24 BIT RGB
4.3″	NHWD-043ST12-F03	480 x 272	105.5 x 67.2 x 3.	95.4 x 53.86	TFT	Option	250	550	6	20mA 22.4V	24 BIT RGB
4.3″	NHWD-043ST40-F01	480 x 800	62.36 x 105.75 x 2.1	56.16 x 93.6	IPS	RESI	330	800	ALL	20mA 26.4V	RGB
4.3″	NHWD-043ST41-F01	800 x 480	105.5 x 67.2 x 3	95.04 x 53.86	IPS	NO	400	800	ALL	60mA 12.8V	RGB
4.3″	NHWD-043ST42-F01	800 x 480	105.5 x 67.2 x 3	95.4 x 53.86	IPS	NO	400	800	ALL	60mA 3.3V	24 BIT RGB
4.3″	NHWD-043ST43-C01	480 x 272	105.5 x 67.2 x 4.3	95.04 x 53.86	TFT	CAPA	250	550	6	20mA 22.4V	RGB
5″	NHWD-050ST13-F01	800 x 480	120.7 x 75.8 x 3	108 x 64.8	TFT	NO	350	500	6	40mA 19.2V	RGB
5″	NHWD-050ST19-C03	800 x 480	127.9 x 84.9 x 4.58	108 x 64.8	TFT	CAPA	200	350	6	40mA 19.2V	24 BIT RGB
5″	NHWD-050ST19-F02	800 x 480	120.9 x 75.95x 4.2	108 x 64.8	TFT	Option	220	350	6	40mA 19.2V	24 BIT RGB
5″	NHWD-050ST20-F01	480 x 800	65.35x 118.5 x 1.79	62.6 x 11.42	IPS	NO	200	800	ALL	40mA 19.2V	16 BIT RGB
5″	NHWD-050ST26-F01	720 x 1280	64.7x 118.8 x 2.5	62.1 x 11.4	IPS	NO	250	800	ALL	40mA 19.2V	4 LANE MIPI
7.0″	NHWD-070KQ20-C05	800 x 480	179.4 x 117.4 x 7.37	154.8 x 85.92	TFT	CAPA	400	500	6	180mA 9.6V	24 BIT RGB
7.0″	NHWD-070KQ21-F01	800 x 480	165 x 140.44 x 5.2	152.4 x 91.44	TFT	Option	350	400	6	160mA 9.9V	18 BIT RGB
7.0″	NHWD-070KQ38-C05	800 x 480	179.4 x 117.4 x 7.37	154.8 x 85.92	TFT	CAPA	200	500	12	180mA 9.6V	24 BIT RGB
7.0″	NHWD-070KQ38-F04 V.1	800 x 480	164.9 x 100 x 5.5	154.08 x 85.92	TFT	Option	350	500	12	180mA 9.6V	24 BIT RGB
7.0″	NHWD-070KQ40-C09	1024 x 600	168.15 x 99.25 x 4.6	154.21 x 85.92	IPS	CAPA	350	800	ALL	180mA 9.6V	MIPI, I2C, LVDS
7.0″	NHWD-070KQ40-F07	1024 x 600	163.64 x 97.11 x 2.6	154.21 x 85.92	IPS	Option	400	800	ALL	180mA 9.9V	MIPI, LVDS, 30 Pin
7.0″	NHWD-070KQ49-F01	1024 x 600	164.9 x 99.9 x 3.5	154.21 x 85.92	TFT	NO	350	600	6	140mA 9.6V	24 BIT RGB
7.0″	NHWD-070ZX44-C01	800 x 480	179.4 x117.4 x 5.7	154.8 x 85.92	TFT	CAPA	450	500	12	60mA 21.4V	24 BIT RGB
7.0″	NHWD-070ZX44-F01	800 x 480	164.9 x 100 x 3.45	154.8 x 85.92	TFT	Option	500	500	6	60mA 21.4V	24 BIT RGB
7.0″	NHWD-070DF31-F01	800 x 480	165 x 104 x 5.4	153.6 x 86.64	TFT	NO	550	500	6	170mA 9.3V	Digital RGB Interface
7.0″	NHWD-070KQ38-F01	800 x 480	164.9 x 104 x 5.8	154.08 x 85.92	TFT	NO	250	500	6	80mA 9.6V	24 BIT RGB
8.0″	NHWD-080KQ08-F01	800 x 480	192.8 x 116.9 x 6.4	176.64 x 99.36	TFT	NO	450	500	6	240mA 9.3V	24 BIT RGB
8.0″	NHWD-080KQ09-C01	1024 x 768	201 x 152.3 x 4.6	162.05 x 121.54	IPS	CAPA	350	800	ALL	180mA 9.3V	MIPI, I2C, LVDS
9.0″	NHWD-090KQ04-C01	800 x 480	211.1x 126.5 x 5.9	198 x 111.69	TFT	NO	250	800	6	220mA 9.9V	24 BIT RGB
9.0″	NHWD-090KQ04-F01	800 x 480	211.1x 126.5 x 7.5	198 x 111.69	TFT	CAPA	250	500	6	220mA 9.9V	24 BIT RGB
10.1″	NHWD-101KQ07-C01	1280 x 800	229.46 x 149.1 x 4.9	216.96 x 135.6	IPS	CAPA	350	800	ALL	200mA 8.8V	LVDS
10.1″	NHWD-101KQ07-F01	1280 x 800	229.46 x 149.1 x 2.5	216.96 x 135.6	TFT	NO	350	800	6	200mA 8.8V	LVDS
10.1″	NHWD-101KQ10-C01	1024 x 600	235 x 143 x 6	222.72 x 125.28	TFT	CAPA	220	600	6	160mA 9.6V	24BIT RGB
10.1″	NHWD-101KQ10-F01	1024 x 600	235 x 143 x 4.5	222.72 x 125.28	TFT	NO	250	600	6	160mA 3.3V	24BIT RGB
10.1″	NHWD-101KQ14-F01	800 x 1280	143 x 228.6 x 2.8	135.36 x 216.58	IPS	RESI	250	800	ALL	180mA 9.6V	4 Lanes MIPI DSI
10.4″	NHWD-104KQ05-F01	800 x 600	228.4 x 175.4 x 5.9	211.2 x 158.4	TFT	NO	250	500	6	240mA 3.3V	24 BIT RGB

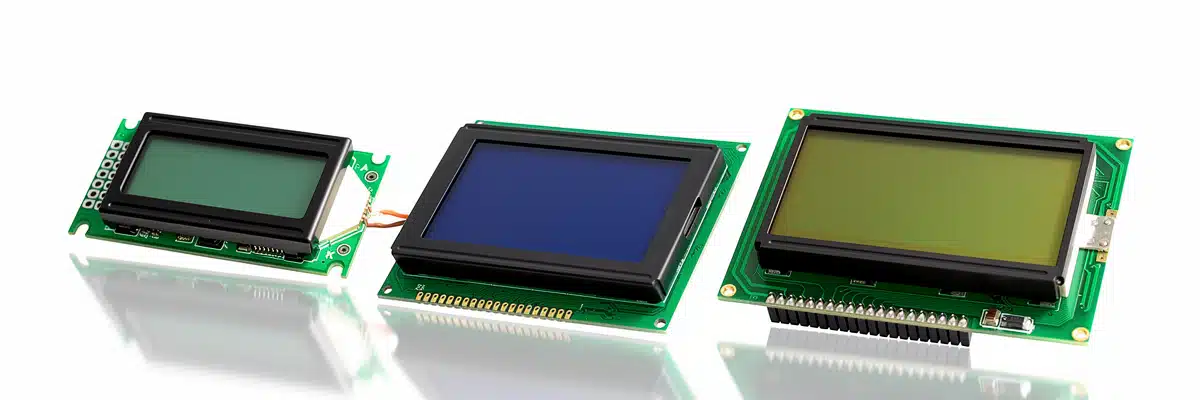

Wir bieten eine breite Palette an LC-Displays in den Standardtechnologien DSTN, FSTN und STN an. Weitere Display-Technologien sind auf Anfrage ebenfalls verfügbar, sodass individuelle Anforderungen optimal umgesetzt werden können.

Unsere LC-Displays ermöglichen sowohl alphanumerische als auch grafische Darstellungen und unterstützen eine Vielzahl an Schnittstellen, darunter analoge, digitale, serielle sowie synchrone 8-Bit-Parallelschnittstellen.

Für die Steuerung bieten wir verschiedene Technologien an:

COB (Chip on Board)
COG (Chip on Glass)
Auf Anfrage auch COF (Chip on Film) und TAB/TCP (Tape Automated Bonding / Tape Carrier Package)

Falls Ihr gewünschtes Display nicht in unserer Produktauswahl enthalten ist, senden Sie uns einfach eine Anfrage mit der gewünschten Größe und den benötigten Spezifikationen. Unser Team berät Sie gerne und erstellt eine individuelle Displaylösung, die perfekt auf Ihre Anforderungen zugeschnitten ist.

Auszug aus unserem Produktprogramm

Legende

Klasse	Arbeitstemperatur	Lagertemperatur
1	0° bis +50°	-10° bis +60°
2	-10° bis +60°	-20° bis +70°
3	-20° bis +70°	-30° bis +80°

Variant: RFL = Reflective / TFL = Transflective / TMS = Transmissive
COB = Chip on Board / COG = Chip on Glass
BL = Backlight
Dimensions in mm
Download Produktübersicht LC-Displays (.pdf)

Rows	Model	Modul W x H x T	View Area W x H	Chip	Technic	Variant	BL	Power	°C
8×2	NHDW-WC0802-R8FSB1B	58 x 32 x 10.3	38 x 16	COB	FSTN	TFL	Blue	5 V	1
8×2	NHDW-WC0802-T3SGW1B	58 x 32 x 10.3	38 x 16	COB	STN	TMS	White	5 V	2
16×1	NHDW-WC1601-T2SBY6B	80 x 36 x 8.8	64.5 x 16	COB	STN	TFL	Green	5 V	3
16×1	NHDW-WC1601-A5FSB2B	151 x 40 x 12.7	120 x 23	COB	FSTN	TFL	Blue	5 V	1
16×2	NHDW-WC1602-M6SHN1B	72 x 36 x 10	64.5 x 15.8	COB	STN	RFL	N/C	5 V	1
16×2	NHDW-WC1602-M3SBY6B	84 x 44 x 13.5	61 x 15.8	COB	STN	TFL	Green	5 V	3
16×2	NHDW-WC1602-M4SKY7B	100 x 38.8 x 13.5	80 x 20.5	COB	STN	TFL	Green	5 V	3
16×2	NHDW-WY1602-M4FSB7B	100 x 38.8 x 13.5	80 x 20.5	COB	FSTN	TFL	Blue	5 V	3
16×2	NHDW-WC1602-M5SKY6B	85 x 29.5 x 13.5	64.5 x 15.8	COB	STN	TFL	Green	5 V	3
16×2	NHDW-WC1602-M6SHN1B	91 x 47 x 13.5	78 x 26.8	COB	STN	TFL	Green	5 V	1
16×2	NHDW-WC1602-C5SBX6B	80 x 36 x 9.5	64.5 x 16	COB	STN	TFL	Green	5 V	3
16×2	NHDW-WC1602-J6SKN6G	69 x 28 x 0.7	64.5 x 15	COG	STN	TFL	White	3 V	1
16×2	NHDW-WC1602-M8SGW6B	122 x 44 x 13.5	99 x 24	COB	STN	TMS	White	5 V	3
16×2	NHDW-WC1602-M9TXG1B	93.8 x 47 x 13.5	70 x 33	COB	STN	TMS	Green	5 V	1
16×4	NHDW-WC1604-A0SGW1B	87 x 60 x 14.5	61.8 x 25.2	COB	STN	TMS	White	5 V	3
20×2	NHDW-WC2002-A5FSW1B	116 x 37 x 14	85 x 19.8	COB	FSTN	TFL	White	3.3 V	3
20×2	NHDW-WC2002-A0SBY7B	146 x 43 x 13.8	122 x 23	COB	STN	TFL	Green	5 V	3
20×2	NHDW-WX2002-C1SGW7B	182 x 48.35 x 12.1	164 x 30	COB	STN	TMS	White	5 V	3
20×4	NHDW-WC2004-T4SKW6B	105 x 38 x 13.5	76 x 25.2	COB	STN	TFL	White	5 V	3
20×4	NHDW-WC2004-T6SBY6B	77 x 47 x 13.5	60 x 22.2	COB	STN	TFL	Green	5 V	3
20×4	NHDW-WC2004-A1SBX7B	146 x 62.5 x 13.6	123.5 x 43	COB	STN	TFL	Green	5 V	3
20×4	NHDW-WC2004-A0SBY6B	76.2 x 47 x 14.2	60 x 22.2	COB	STN	TFL	Green	4.8 V	3
40×2	NHDW-WC4002-A1SBY6B	182 x 33.5 x 13.8	154.3 x 8.85	COB	STN	TFL	Green	5 V	3
40×4	NHDW-WX4004-A4SBY1B	190 x 54 x 14	149 x 30	COB	STN	TFL	Green	5 V	3
96×26	NHDW-WS0902-T8FSN6G	32.9 x 17 x 1.8	29.9 x 9	COG	FSTN	TFL	White	3 V	2
96×64	NHDW-WG0906-A1FSN1G	28 x 22.3 x 1.8	25 x 15.3	COG	FSTN	TFL	White	3 V	1
100×64	NHDW-WY1006-A3SHN1G	43.2 x 36 x 2.8	40.6 x 26	COG	STN	RFL	N/C	3 V	1
122×32	NHDW-WG1203-A5FSW7G	64.4 x 28.9 x 2	59 x 17.5	COG	FSTN	TFL	White	3 V	3
122×32	NHDW-WG1203-A9SGW7B	80 x 36 x 13.6	60.5 x 18.5	COB	STN	TMS	White	4.5 V	3
122×32	NHDW-WG1203-A8SGW6B	84 x 44 x 13.8	60 x 14	COB	STN	TMS	White	5 V	3
122×32	NHDW-WG1203-Y7SGW6B	84 x 44 x 13.9	60 x 18	COB	STN	TMS	White	5 V	3
128×32	NHDW-WG1203-S2FSW1G	36.5 x 19.9 x 5.3	32 x 10	COG	FSTN	TFL	White	3 V	3
128×32	NHDW-WG1203-L2FTN6G	63 x 27.5 x 2	59 x 17.5	COG	FSTN	TMS	White	3 V	3
128×48	NHDW-WG1206-L4FSN6G	31 x 27 x 1.8	28 x 18	COG	FSTN	TFL	White	3 V	3
128×64	NHDW-WG1206-L5FRN6G	34 x 23.1 x 1.8	31.8 x 14.3	COG	FSTN	RFL	N/C	3 V	3
128×64	NHDW-WY1206-H5FRN6G	66.5 x 52.5 x 2.1	60 x 40	COG	FSTN	RFL	N/C	3 V	3
128×64	NHDW-WG1206-B4FSW6G	80.5 x 45 x 5.3	60 x 32.6	COG	FSTN	TFL	Blue	4 V	3
128×64	NHDW-WG1206-C7SBY6B	93 x 70 x 13	70.2 x 38.8	COB	STN	TFL	Green	5 V	3
128×64	NHDW-WG1206-C8SAN6B	75 x 52.8 x 6.4	60 x 32.6	COB	STN	TFL	White	5 V	3
128×64	NHDW-WG1206-L6SKN6G	69.1 x 50 x 2.8	65.5 x 38	COG	STN	TFL	White	4 V	3
128×64	NHDW-WG1206-C2FSW6B	78 x 70 x 14	62 x 44	COB	FSTN	TFL	White	5 V	3
128×64	NHDW-WG1206-B7FSW7B	75 x 52.7 x 8.5	60 x 32.6	COB	FSTN	TFL	White	5 V	3
128×64	NHDW-WG1206-A0SKW6G	86.2 x 56.4 x 5.6	72.5 x 39	COG	STN	TFL	White	3 V	3
128×64	NHDW-WG1206-L8FSN7G	35.8 x 33.3 x 1.8	31 x 21	COG	FSTN	TFL	White	3 V	3
128×64	NHDW-WG1206-L9SBN6G	53.2 x 37.8 x 2.8	45.2 x 27	COG	STN	TFL	White	3 V	3
128×64	NHDW-WY1206-H6DVW7G	89.8 x 54.6 x 7	70.7 x 38.8	COG	DFSTN	TMS	White	3 V	3
128×64	NHDW-WG1206-B4SGW6G	80.5 x 45 x 5.3	60 x 32.6	COG	STN	TMS	White	3 V	3
128×64	NHDW-WG1206-B5SGW6B	93 x 70 x 13	70.7 x 38.8	COB	STN	TMS	White	5 V	3
128×64	NHDW-WG1206-C1SGW6B	78 x 70 x 12	62 x 44	COB	STN	TMS	White	5 V	3
128×64	NHDW-WG1206-Y8SCY6B	95 x 55.7 x 12	65.0 x 38	COB	STN	TMS	Green	5 V	3
128×64	NHDW-WG1206-B5DVW6B	93 x 70 x 13	70.7 x 38.8	COB	FSTN	TMS	White	5 V	3
128×64	NHDW-WG1206-B7SGW6B	75 x 52.7 x 8.5	60 x 32.6	COB	STN	TMS	White	5 V	3
128×64	NHDW-WG1206-B7FVW6B	75 x 52.7 x 8.5	60 x 32.6	COB	FSTN	TMS	White	5 V	3
128×64	NHDW-WG1206-A0SFW6G	93.7 x 52.4 x 5.5	70.7 x 38.8	COG	STN	TMS	White	3 V	3
128×64	NHDW-WG1206-Y8SCY6B	95 x 51.8 x 8.5	65 x 38	COG	STN	TMS	White	3 V	2
128×128	NHDW-WG1212-B2SKW6G	69.5 x 73.2 x 10.3	60 x 58.4	COG	STN	TFL	White	3 V	3
128×128	NHDW-WG1212-Y6FSN1G	46.5 x 55.2 x 1.8	39.6 x 46	COG	FSTN	TFL	White	3 V	1
128×128	NHDW-WG1212-Y7FSB6G	46.5 x 55.2 x 1.8	39.6 x 46	COG	FSTN	TFL	Blue	3 V	1
128×128	NHDW-WG1212-T0FSN6G	44.15 x 49.11 x 1.1	36.5 x 39.11	COG	FSTN	TFL	White	3 V	3
128×128	NHDW-WG1212-A7SGW6B	86 x 95 x 9.7	69 x 69	COB	STN	TMS	White	5 V	3
132×32	NHDW-WG1303-L3FSN6G	34.5 x 15 x 1.8	31.9 x 9.5	COG	FSTN	TFL	White	3 V	3
132×64	NHDW-WG1306-P2FSW1G	57 x 41 x 4.7	54 x 30.2	COG	FSTN	TFL	White	3 V	1
132×64	NHDW-WG1306-A0FVW6C	74 x 42.6 x 6.5	54 x 30	COG	FSTN	TMS	White	3 V	3
144×32	NHDW-WG1403-A0SBY6B	85 x 36 x 13.3	66 x 16	COB	STN	TFL	Green	5 V	3
144×32	NHDW-WG1403-A0FSW6B	85 x 36 x 13.3	66 x 16	COB	FSTN	TFL	White	5 V	3
192×64	NHDW-WG1906-A3SGW1B	130 x 65 x 12.8	104 x 39	COB	STN	TMS	White	5 V	3
240×64	NHDW-WG2406-Y2SBY6B	180 x 62 x 13.5	132 x 39	COB	STN	TFL	Green	5 V	3
240×64	NHDW-WG2406-Y3SBY6B	180 x 75 x 13.5	132 x 39	COB	STN	TFL	Green	5 V	3
240×64	NHDW-WG2406-Y2SGW6B	180 x 62 x 13.5	132 x 39	COB	STN	TMS	White	5 V	3
240×128	NHDW-WY2412-A7SAN6B	180 x 120 x 10.5	148 x 75	COB	STN	RFL	N/C	5 V	3
240×128	NHDW-WG2412-A6SBY6B	144 x 104 x 15	114 x 64	COB	STN	TFL	Green	5 V	3
240×128	NHDW-WG2412-A6FSN1B	144 x 104 x 10.3	114 x 64	COB	FSTN	TFL	White	5 V	1
240×160	NHDW-WG2416-A3SGW1G	77.42 x 61 x 4.6	73.42 x 48	COG	STN	TMS	White	3 V	1
320×240	NHDW-WG3224-X5FSW6B	122 x 94 x 8.0	100 x 76	COB	FSTN	TFL	White	5 V	3
320×240	NHDW-WG3224-M2SGW6B	160 x 109 x 13.5	122 x 92	COB	STN	TMS	White	5 V	3

Optimierte HMI-Lösungen – Kombination aus Tastatur und Touch-Display

Wenn komplexe Menüführungen erforderlich sind, lassen sich Tastaturen wie Folientastaturen oder Silikonschaltmatten ideal mit einem Touch-Display kombinieren. Diese Lösung vereint die Vorteile beider Eingabemethoden und sorgt für eine intuitive und effiziente Bedienung.

Die Tastatur als Tastenfeld ermöglicht einen schnellen Zugriff auf häufig verwendete Eingabebefehle oder voreingestellte Parameter, während das Touch-Display durch seine grafischen Visualisierungsmöglichkeiten eine interaktive Kommunikation unterstützt.

Folientastaturen mit Touch-Display

Bei Folientastaturen wird eine geschlossene Oberfläche durch die Verbindung von Folie und Display mittels integrierter Sichtfenster mit hochtransparenter Klebeschicht realisiert. Diese Sichtfenster lassen sich individuell anpassen und sind je nach Anforderung in verschiedenen Ausführungen erhältlich, darunter:

Glänzend oder matt für unterschiedliche optische Anforderungen
Entspiegelt und kratzfest für eine verbesserte Haltbarkeit
UV-beständig für den Einsatz in anspruchsvollen Umgebungen
Farbige Varianten zur Integration ins Gerätdesign

Ein weiterer Vorteil der Folientastatur besteht darin, dass sie auch bei ausgeschaltetem, schwarzem Display maßgeblich zur Gestaltung des Bedienpanels beiträgt. Zur einfachen Montage kann die gesamte Eingabeeinheit mit einer Trägerplatte kombiniert werden.

Silikonschaltmatten mit Touch-Display

Bei Silikonschaltmatten erfolgt die Kombination mit dem Display über die Leiterplatte. Diese Lösung eignet sich besonders für Anwendungen, bei denen taktiles Feedback gewünscht ist oder robuste und langlebige Eingabemöglichkeiten erforderlich sind.

Wir beraten Sie gerne ausführlich zu maßgeschneiderten HMI-Eingabelösungen und helfen Ihnen, die optimale Kombination für Ihre Anwendung zu finden. Kontaktieren Sie uns für eine individuelle Beratung!
