Standard Federkontakte
Wir bieten ein breites Spektrum an hochwertigen Standard-Federkontakten bzw. Batterieladekontakten an.
In unserem
Online-Katalog finden Sie über 300 Standard-Federkontakte und Konnektoren, die Sie mit nur wenigen Klicks direkt bei uns anfragen können.
Kundenspezifische Federkontakte
Darüber hinaus haben Sie die Möglichkeit, kundenspezifische Entwicklungen und Änderungen an spezifischen Spezifikationen vorzunehmen. Dazu gehören Anpassungen des Nennstroms, der Federkraft sowie der Oberflächenbeschichtung. Unser erfahrenes Ingenieurteam unterstützt Sie dabei, maßgeschneiderte Lösungen zu entwickeln, die optimal auf Ihre Anforderungen abgestimmt sind. Wir bieten eine Vielzahl von Optionen, darunter unterschiedliche Materialien, spezielle Beschichtungen und flexible Steckverbinder-Konfigurationen.
Wir freuen uns auf Ihre Anfrage!
Federkontakte, auch bekannt als Pogo Pins oder SLC (Spring Loaded Contact), sind eine bewährte Technologie zur zuverlässigen Kontaktierung von unebenen Oberflächen. Die Kontaktierung erfolgt durch Antastung eines federunterstützten Stiftes.
Diese Technologie bietet eine hohe Funktionssicherheit bei einer sehr hohen Zyklenanzahl und eignet sich besonders für den Einsatz in der Strom- und Datenübertragung.
Die Standardausführungen haben einen Nennstrom von 1A bzw. 2A, während speziell entwickelte Modelle bis zu 15A übertragen können. Wir bieten auch kundenspezifische Entwicklungen an, um höhere Nennströme zu realisieren.
Federkontakt-Konnektoren bestehen aus mehreren Federkontaktstiften, die in einem Kunststoffgehäuse zusammengefügt sind. Wir bieten kundenspezifische Konnektoren, die wir in Bezug auf Rastermaß, Pin-Anzahl und Gehäuseabmessungen individuell anpassen. Durch die Integration von Magneten realisieren wir auch magnetische Steckverbinder nach Ihren Anforderungen.
Für eine Vielzahl von Montagemöglichkeiten bieten wir verschiedene Anschlussformen wie SMD, THT, Lötkelch und Crimpanschluss an. Fast alle Federkontakte können mit einer Bestückungskappe und auf Rolle / Gurt geliefert werden. Dies ermöglicht eine automatisierte Bestückung und reduziert die Montagezeit.
Vorteile von Federkontakten
- Federkontakte haben eine hohe mechanische Lebensdauer,
- einstellbare und messbare Federkraft,
- kleines Rastermaß und eine hohe Integrationsdichte.
- Übertragung hoher Ströme bis 15A sind möglich
- SMD, THT, Crimpanschlüsse, Lötkelch für flexible Verbindungen
- hoher Toleranzausgleich im Vergleich zu festen Steckverbindern
- gute Performance bei Hochfrequenzanwendungen
- RoHs konform und halogenfrei
Anwendung von Federkontakten
- Akku-Ladestationen und Batteriefächer von elektronischen Geräten wie Smartphones, Laptops, Tablets und Kameras
- Verbindungselemente in der Automobilindustrie, z.B. für Airbag-Sensoren oder Motorsteuerungen
- Steckverbinder in der Luft- und Raumfahrttechnik, z.B. für Avionik-Systeme oder Satelliten
- Medizintechnik, z.B. zur Verbindung von Sensoren und Aktoren in implantierbaren Geräten oder als Teil von Diagnose- und Therapiegeräten
- Industrielle Anwendungen, z.B. zur Verbindung von Sensoren, Aktoren oder Steuerungen in Maschinen oder Robotern
Referenzbeispiele kundenspezifischer Federkontakte
Design von Federkontakten
Ein Federkontaktstift besteht aus drei präzisionsgefertigten Komponenten, die perfekt aufeinander abgestimmt sind: einem Kolben, einer Feder und einer Stifthülse. Zusammen bilden sie ein vollständiges, zuverlässiges und langlebiges System, das eine reibungslose elektrische Verbindung gewährleistet.
Durch die Verwendung verschiedener Designkonstruktionen wird die Leistung und Lebensdauer der Federkontakte erheblich verbessert.
Design Varianten von Federkontakten:
Back Drill Design | Bias Design | 4P Design mit Ball | 4P Design mit Cap | Rolling Pin | Screw Pin
Standard Design Varianten
Back Drill Design
Das Back Drill Design eignet sich besonders für kleinere Bauweisen und ermöglicht kundenspezifische Federkräfte durch eine längere Feder im Vergleich zum hohlen Kolben.
Bias Design
Für eine optimale Kontaktgarantie und Verringerung von Signalstörungen aufgrund von Vibrationen empfiehlt sich das Bias-Design. Hier wird der Kolben am Ende in einem Winkel von bis zu 18° angeschrägt. Dieses Design wird ab einer Länge von 3,5mm für fast alle Federkontaktstifte eingesetzt.
4P Design mit Kugel
Das 4P Design mit Kugel wird empfohlen, wenn die Anforderungen an die Stromtragfähigkeit und Vibrationsbeständigkeit besonders hoch sind (>3A). Um ein Verglühen der Druckfeder bei hohen Strömen zu vermeiden, wird eine Edelstahlkugel zwischen Kolben und Druckfeder integriert.
4P Design mit Kappe
Für Hochstrom-Anwendungen ab 5A eignet sich das 4P Design mit Kappe. Hier wird die Hülle des Kolbens verstärkt und eine spezielle Struktur im Inneren des Federkontakts erhöht den Kontaktbereich. Die Lebensdauer dieser High-Current Federkontakte liegt bei mindestens 10.000 Zyklen.
Spezielle Design Varianten
Screw-Design Federkontakt
Die stetige Miniaturisierung von elektronischen Geräten stellt Hersteller und Ingenieure vor immense Herausforderungen, da immer mehr Funktionen auf kleinstem Raum untergebracht werden müssen. In diesem Zusammenhang spielt die Fertigungstechnik eine zentrale Rolle, um die Leistungsfähigkeit und Zuverlässigkeit der Geräte sicherzustellen. Genau hier kommt das Federkontaktdesign mit integriertem Schraubgewinde ins Spiel, da es den Anforderungen der Miniaturisierung perfekt gerecht wird.
Dieses innovative Design ermöglicht nicht nur die Übertragung von Leistungs- und Signalströmen, sondern erfüllt zudem eine wichtige Funktion als Schraube. Die Integration des Schraubgewindes sorgt für eine sichere und zuverlässige Befestigung des Federkontakts, ohne dass zusätzliche Befestigungselemente erforderlich sind. Dies spart Platz und reduziert die Montagezeit erheblich.
Das Schraubgewinde kann bei allen Flat Type Federkontakten ab einer Kolbenlänge von 3,5 mm kundenspezifisch integriert werden. Dadurch ist das Design äußerst flexibel und anpassungsfähig an die Anforderungen einer Vielzahl von Anwendungen. Ob in mobilen Geräten, medizinischen Geräten, der Automobil- oder Luftfahrtindustrie – das Federkontaktdesign mit integriertem Schraubgewinde findet in zahlreichen Bereichen Verwendung. Es ermöglicht eine sichere und effiziente Übertragung von Leistungs- und Signalströmen in kompakten, hochleistungsfähigen Geräten.
360° Rolling Pin Federkontakt
Der Rolling Pin ist eine innovative Weiterentwicklung des herkömmlichen Federstiftes, der eine zuverlässige Kontaktierung zwischen zwei Bauteilen bei seitlichen und rotierenden Bewegungen ermöglicht. Im Gegensatz zu einem herkömmlichen Federkontakt ist der Rolling Pin mit einem Kolben ausgestattet, der um eine integrierte Kugel in der Pin-Spitze ergänzt wird.
Diese innovative Konstruktion sorgt für eine fortwährende Kontaktierung, auch bei 360° Drehungen. Die federbelastete Kugel reduziert mögliche Übertragungsstörungen in Folge von Bewegungen, Vibrationen oder Schocks signifikant. Wir bieten verschiedene Varianten für die SMD und THT Bestückung an. Der Nennstrom liegt je nach Pin zwischen 1A – 6A.

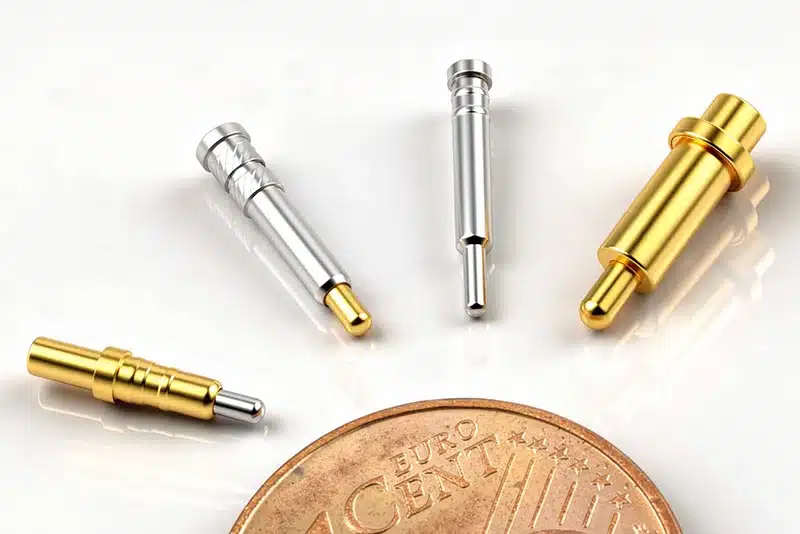

Beschichtung von Federkontakten
Federkontakte sorgen für eine zuverlässige Übertragung von Signalen und Strömen in elektronischen Geräten. Um die Anforderungen spezieller Applikationen zu erfüllen, bieten wir eine breite Palette von Materialien für die Herstellung von Federkontakten an. Standardmäßig werden Kolben und Stifthülse aus Messing gefertigt, während die Feder aus Edelstahl besteht. Alternativ stehen jedoch auch Berylliumkupfer, Phosphor-Bronze und SK4-Stahl für die Herstellung von Kolben zur Verfügung, während für die Stifthülse auch Berylliumkupfer und Phosphor-Bronze verwendet werden können.
Um eine optimale elektrische Leitfähigkeit und einen hohen Schutz vor Korrosion und Oxidation zu gewährleisten, werden unsere Federkontakte mit Gold beschichtet. Die Stifthülse und der Kolben werden üblicherweise doppelt beschichtet – zunächst mit Nickel 1-2μm und anschließend mit Gold 0,1-1μm.
Wir bieten auch partielle Beschichtungen einzelner Bauteile sowie andere Edelmetall-Beschichtungen an, um Ihren spezifischen Anforderungen gerecht zu werden. Kontaktieren Sie uns, um weitere Informationen zu erhalten und eine maßgeschneiderte Lösung für Ihre Anwendung zu finden.
Vergleich einzelner Beschichtungen
| Beschichtung | Härte (HV) | Funktion (Farbe) |
| Gold | 200 | niedriger Widerstand (gold) |
| Super AP | 400 | höchste Korrosionsbeständigkeit, geringer elektrischer Widerstand (silber) |
| Nickel | 150 – 200 | Korrosionsbeständigkeit / vglw. günstig (silber) |
| Palladium-Nickel | 330 – 380 | Verbesserte Signalübertragung (silber) |
| Messing | 600 | Alternative zu Nickel (silber) |
| Palladium Cobalt | 450 – 600 | Alternative zu Palladium-Nickel (silber) |
| Palladium Cobalt | 600 – 800 | Farbanforderung schwarz |
Referenz
Im gezeigten Beispiel ist der Stecker für eine Wearable Anwendung mit einer partiellen Super-AP Beschichtung (silber) ausgestattet. Dadurch soll eine Korrosion der elektrischen Kontakte durch Schweiß oder Feuchtigkeit minimiert werden. Der Stecker ist unter der Artikelnummer SVPC-C-P08945MS1-03A250HR und SVPC-C-P08945FL2-03AHR erhältlich. Der Federkontakt-Stecker hat eine Stromstärke von 1A und eine Federkraft von 120g. Die Lebensdauer liegt bei mind. 10.000 Zyklen.

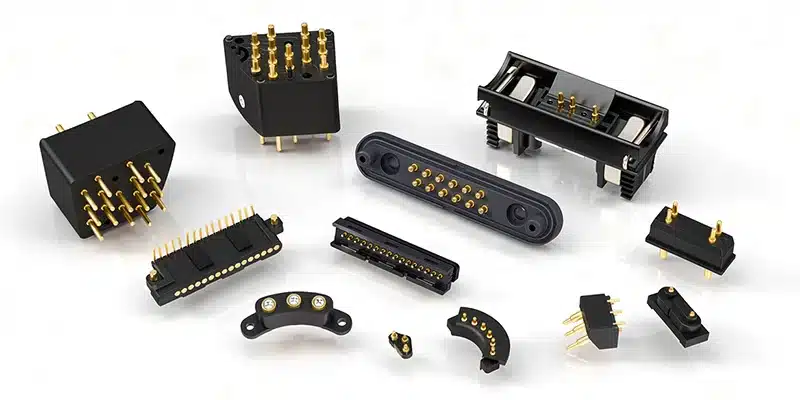

Steckverbinder mit Federkontakten
Wir bieten Ihnen eine breite Palette von Steckverbindern auf Federkontaktbasis an. Neben unseren Standardlösungen fertigen wir auch kundenspezifische Steckverbinder, die auf Ihre speziellen Anforderungen zugeschnitten sind. Unsere kundenspezifischen Steckverbinder umfassen besonders kleine Steckverbinder, wasserdichte Lösungen, magnetische Steckverbinder sowie spezielle Lösungen für Hochstromanwendungen.
Darüber hinaus ermöglichen wir die kostengünstige Fertigung kompletter Baugruppen mit Steckverbindern und Kabelkonfektionierung. Unsere Ingenieure unterstützen Sie gerne bei der Entwicklung und Herstellung Ihrer Baugruppen und sorgen dafür, dass alle Anforderungen optimal erfüllt werden.
Referenzen kundenspezifischer Steckverbinder
Wasserdichte Steckverbinder mit Federkontakten
Mehrere Federkontakte, auch mit unterschiedlichen Arbeitshöhen, werden in einem Kunststoffgehäuse zu einem kundenspezifischen Steckverbinder zusammengefügt. Als gängige Methode erreicht das Verpressen der einzelnen Kontakte mit dem Kunststoffgehäuse dabei eine Dichtigkeit von IP54.
Für anspruchsvollere Einbausituationen, in denen höhere Schutzklassen von IPx7 und höher erforderlich sind, bieten wir verschiedene Stecker-Konstruktionen an. Hierbei können die Pins mit O-Ring-Dichtungen ergänzt oder direkt mit Kunststoff umspritzt und/oder mit Elastomer-Materialien versiegelt werden. Durch die Umspritzung kann der Stecker eine individuelle Form annehmen und Buchsen sowie Steckvorrichtungen integrieren. Dadurch reduziert sich die Montagezeit und die Montagekosten erheblich.
Unsere wasserdichten Stecker finden Anwendung in mobilen Tracking- und Navigationsgeräten im Außenbereich sowie in der Medizintechnik und Industrie. Bitte beachten Sie, dass die erreichte Schutzklasse immer von der Einbausituation abhängt. Gerne beraten wir Sie ausführlich zu diesem Thema.
Magnetische Steckverbinder
Auch bieten wir die Konstruktion und Fertigung magnetische Steckverbinder mit Kabelkonfektionierung. Ein magnetischer Steckverbinder besteht aus Federkontaktstiften und einem magnetischen Verbindungssystem, das eine schock- und vibrationsbeständige sowie selbstführende Verbindung ermöglicht. Die Federkontakte ermöglichen nicht nur die Übertragung von Ladestrom, sondern auch aller Arten von Signalen. Erfahren Sie mehr über magnetische Steckverbinder und ihre Vorteile:
Im Produktbereich Hochstromkontakte bieten wir sowohl Standard Hochstromkontakte (5A – 250A), als auch kundenspezifische Lösungen (bis 1000A Nennstrom) an.
Neben gefederten Miniatur-Batterieladekontakten mit einer Strombelastbarkeit von 5A bis 15A, bieten wir auch sogenannte “Crown Spring Contacts” mit einer Belastbarkeit von bis zu 250A. Diese Kontakte sind mit einem patentierten “kronenartigen” Feder ausgestattet, wodurch ein 100% Kontakt von Stecker und Buchse entsteht. Diese Verbindung ist schock- und vibrationsfest und hat einen geringen Kontaktübergangswiderstand bei hohen Strombelastungen. Die Hochstromkontakte sind analog zu den Normen: GB / IEC (China / EU Standard) bzw. SAE (US-Standard).
