Einschraub Magnetstecker für den Frontplatteneinbau

Kompakte Bauweise, hohe Zuverlässigkeit und schnelle Gehäuseintegration

Wir haben in einem Referenzprojekt eine neue Konstruktionslösung für Magnetstecker entwickelt, die eine direkte Integration in Frontplatten ermöglicht. Der Einschraub-Magnetstecker erlaubt eine schnelle und sichere Montage in Kunststoff- und Metallgehäusen – ähnlich wie ein Drucktaster. Diese Bauweise ermöglicht nicht nur eine einfache Anpassung an individuelle Designs, sondern auch die schnelle Integration in Standard-Gehäuse, wodurch Entwicklungsaufwand und Kosten reduziert werden.

Platzsparende Bauweise ohne tiefe Einsteckbuchsen

Schraub-Magnetstecker

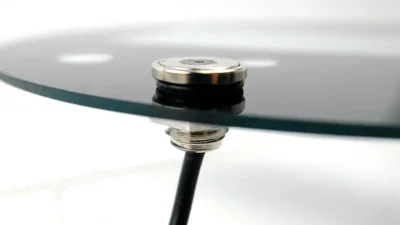

Einschraub-Magnetstecker-Frontplatte

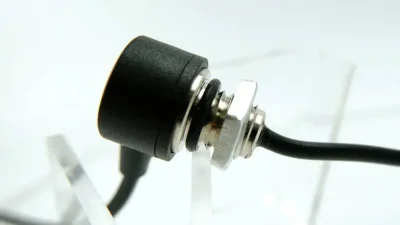

Runder-Magnetstecker-zum-Einschrauben

Ein entscheidender Vorteil des Einschraub-Magnetsteckers ist die flache Bauweise, da keine tiefen Einsteckbuchsen wie bei herkömmlichen Steckverbindern erforderlich sind. Dies sorgt für ein kompaktes und ergonomisches Design, ohne die mechanische Stabilität oder elektrische Leistungsfähigkeit zu beeinträchtigen. Die integrierte Magnettechnologie gewährleistet eine selbstführende, schock- und vibrationsbeständige Verbindung zwischen Stecker und Gerät. Dadurch bleibt die Kontaktstabilität auch unter schwierigen Einbaubedingungen erhalten – ideal für mobile oder industrielle Anwendungen, in denen mechanische Belastungen auftreten.

Hohe Leistungsfähigkeit durch Federkontakte

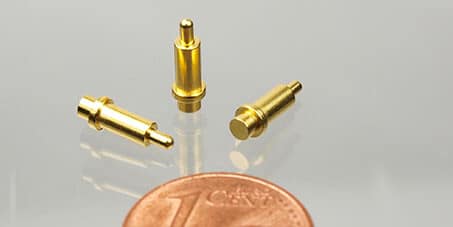

Um eine sichere und effiziente Übertragung von Signalen und Strömen zu ermöglichen, wird das magnetische Stecksystem mit hochwertigen Federkontakten kombiniert. Dank einer Auswahl von über 300 verschiedenen Federkontakten lässt sich der Stecker optimal an spezifische Anforderungen anpassen. Diese Technologie ermöglicht eine Stromtragfähigkeit von bis zu 15 A pro Pin und unterstützt hohe Frequenzen sowie schnelle Datenübertragungsraten. Das kompakte Rastermaß und der hohe Toleranzausgleich ermöglichen eine hohe Integrationsdichte und sorgen für eine lange Lebensdauer des Stecksystems. Selbst bei starken Vibrationen oder Erschütterungen bleibt die Verbindung zuverlässig, wodurch der Einschraub-Magnetstecker für besonders anspruchsvolle Anwendungen geeignet ist.

Zuverlässiger Korrosionsschutz für langlebige Verbindungen

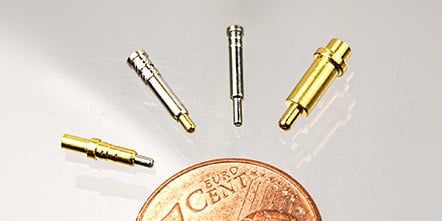

Um eine hohe Langlebigkeit und zuverlässige Kontaktqualität zu gewährleisten, kommen hochwertige Kontaktbeschichtungen zum Einsatz. Standardmäßig sind die Federkontakte mit Gold beschichtet, um eine hervorragende elektrische Leitfähigkeit sowie Schutz gegen Korrosion und Oxidation sicherzustellen. Für besonders herausfordernde Umgebungen steht zudem die innovative Super AP Beschichtung zur Verfügung, die im Vergleich zu herkömmlichen Goldbeschichtungen eine deutlich höhere Beständigkeit aufweist. Sie ist doppelt so widerstandsfähig gegenüber Salzwasser, fünfmal resistenter gegen Transpiration und dreißigmal widerstandsfähiger gegen elektrolytische Korrosion. Dies minimiert die Korrosion durch Schweiß oder Feuchtigkeit und trägt erheblich zur Lebensdauer des Stecksystems bei.

Individuelle Anpassungsmöglichkeiten, IP68-Schutzklasse und vielseitige Kabelkonfektionierung

Der Einschraub-Magnetstecker kann in Durchmesser und Einbautiefe individuell angepasst werden, um den spezifischen Anforderungen unterschiedlichster Anwendungen gerecht zu werden. Eine O-Ring-Abdichtung sorgt für eine IP68-Schutzklasse, wodurch das Stecksystem zuverlässig gegen Staub und Wasser geschützt ist – selbst unter extremen Einsatzbedingungen.

Darüber hinaus stehen verschiedene Erweiterungsoptionen zur Verfügung, darunter integrierte Statusleuchten oder zusätzliche elektronische Komponenten, um die Funktionalität weiter zu optimieren. Zum Schutz empfindlicher Bauteile, Platinen oder Sensoren wird das bewährte Hotmelt-Verfahren eingesetzt. Diese Vergusstechnik sorgt für Flexibilität, Stoßdämpfung sowie Schutz gegen UV-Strahlung und Chemikalien. Damit bleibt das Stecksystem auch bei hoher Luftfeuchtigkeit oder starken Temperaturschwankungen zuverlässig geschützt.

Zusätzlich können magnetische Steckverbinder mit nahezu jedem Kabeltyp konfektioniert werden, was eine hohe Flexibilität in der Anwendung gewährleistet.

Schnelle Integration und Aufwertung von Standard-Gehäusen

Ein weiterer Vorteil des Einschraub-Magnetsteckers ist die Möglichkeit, ihn schnell und unkompliziert in Standard-Gehäuse zu integrieren. Dies ermöglicht es, vorhandene Gehäuselösungen ohne größere Anpassungen aufzuwerten und neue Geräte effizient mit einer modernen Steckverbindung auszustatten. Die einfache Montage spart Zeit und bietet eine schnelle Markteinführung ohne aufwendige Gehäusemodifikationen.

Wirtschaftliche Fertigung bereits ab 500 Stück

Die Konstruktion und Fertigung dieses Stecksystems ist bereits ab einer Produktionsmenge von 500 Stück möglich. Dies bietet auch für kleinere Serien eine maßgeschneiderte und wirtschaftlich attraktive Lösung, ohne auf die Vorteile einer kundenspezifischen Anpassung verzichten zu müssen.

Fazit: Zukunftsweisende Steckverbindung für vielseitige Anwendungen

Der Einschraub-Magnetstecker stellt eine zukunftsweisende Lösung für verschiedenste Branchen dar – von Medizintechnik und Industrieelektronik über Automatisierungstechnik bis hin zur Mess- und Sensortechnik sowie Kommunikationstechnik.

Die Kombination aus kompakter Bauweise, magnetischer Selbstführung, Federkontakt-Technologie, IP68-Schutzklasse und der einfachen Integration in Standard-Gehäuse macht ihn zu einer idealen Alternative zu herkömmlichen Steckverbindungen.
